Когда монтажник-новичок впервые приезжает на объект самостоятельно, у него в голове часто сидит довольно простая и линейная схема: сначала варим всё, что нужно, потом закрываем муфту, а уже под самый занавес достаём рефлектометр и проверяем, что получилось. На первый взгляд, логично. Но это логика, которая почти гарантированно приводит к переделкам, лишней трате времени и испорченному настроению в конце рабочего дня. Дело в том, что сварочный аппарат и оптический рефлектометр — это не два отдельных инструмента для разных этапов работы, а две половины одного измерительно-монтажного механизма, которые должны работать синхронно, передавая друг другу информацию в реальном времени. И когда ты начинаешь воспринимать их именно как тандем, а не как последовательную цепочку, процесс монтажа перестаёт быть лотереей и превращается в предсказуемую технологическую процедуру.

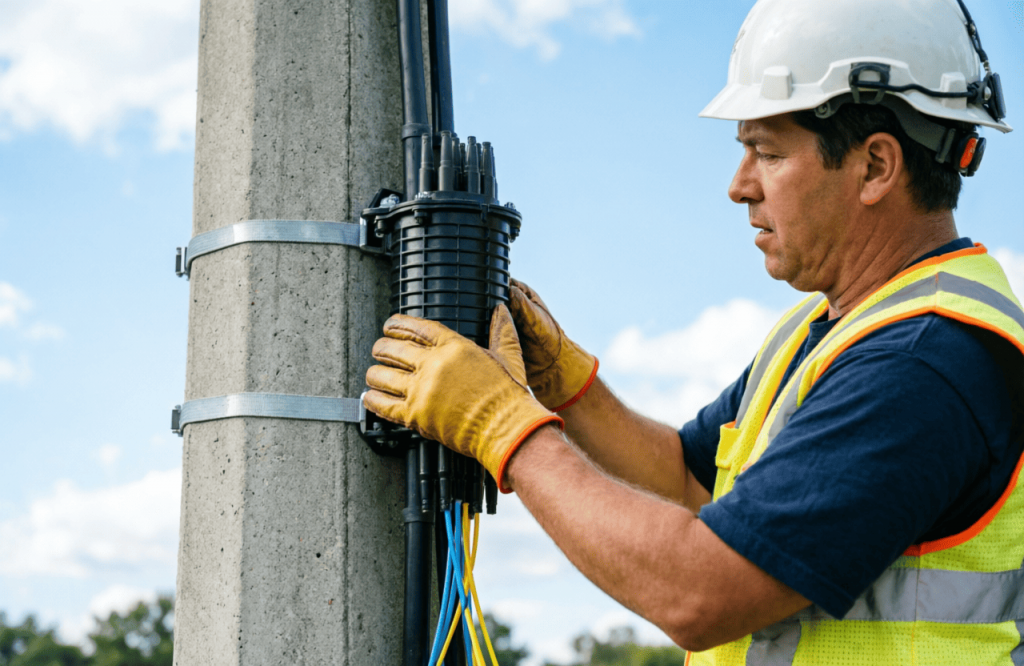

Представьте себе ситуацию: вы целый день монтировали волоконно-оптическую муфту, аккуратно уложили всё в кассеты, закрыли крышку, загерметизировали. Достаёте рефлектометр, подключаетесь — и видите на рефлектограмме неприятную ступеньку затухания на четвёртом волокне, да ещё и с приличным отражением. Что дальше? Правильно, вскрывать, искать проблемное место, переваривать, снова герметизировать. А если такое случилось на паре волокон, то весь график летит к чертям. При этом сварочный аппарат во время работы показывал вам бодрые 0.02 дБ на экране, и вы были уверены, что всё в порядке. Знакомая картина? Её можно избежать, если не откладывать измерения на потом, а встроить их непосредственно в цикл сварки каждого волокна. Тогда любое несоответствие будет выявлено сразу, пока муфта ещё открыта и доступ к проблемному соединению ничем не затруднён. Именно об этой методике — интеграции сварки и OTDR-контроля — мы и поговорим подробно, с инженерной точки зрения.
Почему оценка сварочного аппарата — это не истина в последней инстанции
Современный сварочный аппарат — устройство весьма умное. Модели с выравниванием по сердцевине, такие как KIWI-6550, KIWI-6500 или двухпечной KIWI-6555, умеют не только точно совмещать волокна с помощью нескольких моторизованных осей, но и оценивать предполагаемое затухание в стыке. Делается это на основе анализа изображения с камер высокого разрешения: алгоритм смотрит, насколько идеально сошлись сердцевины, нет ли смещения по осям, нет ли зазора или перекоса. Эта технология называется LID — Local Injection and Detection, и она даёт неплохое приближение к реальности. В большинстве случаев цифры на дисплее вроде 0.01 дБ или 0.02 дБ действительно соответствуют тому, что вы получите в линии. Но, как и любой косвенный метод, LID имеет свои ограничения, о которых начинающие монтажники часто забывают или просто не знают.
Оптический сварочный аппарат KIWI-6550
Первое и самое очевидное ограничение: аппарат видит только зону непосредственно в месте сварки, ту микроскопическую область вокруг дугового разряда, где сплавилось стекло. Он ничего не знает о том, что происходит буквально в нескольких сантиметрах от стыка. А ведь именно там могут таиться основные неприятности. Например, при неаккуратной укладке волокна в кассету муфты или в сплайс-пластину кросса возникает микроизгиб. Он может быть настолько малым, что визуально вы его не заметите, но для сигнала на длине волны 1550 нм этот изгиб станет серьёзным препятствием, добавив лишние 0.2-0.3 дБ затухания. Сварочный аппарат об этом не сообщит — он свою работу сделал, стык хороший. Или другая ситуация: вы используете КДЗС, и после термоусадки волокно на выходе из гильзы оказалось под напряжением из-за неправильного позиционирования. На рефлектограмме это может выглядеть как небольшой, но заметный скачок затухания, хотя сама точка сварки чистая. Без рефлектометра вы эту проблему пропустите и узнаете о ней только тогда, когда заказчик начнёт жаловаться на нестабильность сигнала или высокие потери на участке.
Оптический сварочный аппарат KIWI-6555, 2 нагревателя
Есть и ещё один важный аспект — обратные отражения. Сварочный аппарат их не измеряет вообще, он оценивает только прямое затухание. А для многих современных систем передачи данных, особенно для магистральных линий с DWDM-оборудованием, обратное отражение является критическим параметром. Микропузырёк воздуха в месте сварки или незаметная трещинка, образовавшаяся из-за неправильно подобранных параметров дуги, могут создать отражение на уровне минус 40 дБ, что вполне способно «посадить» работу высокоскоростного трансивера. На экране сварочника при этом всё будет выглядеть благопристойно. Только рефлектометр, снимая рефлектограмму на двух или трёх длинах волн, покажет реальную картину и даст вам возможность принять решение о переварке до того, как муфта будет закопана в землю или закреплена на опоре. Поэтому запомните простое правило: цифры на экране сварочника — это лишь предварительный прогноз, а окончательный вердикт всегда выносит OTDR.
Как выстроить сквозной процесс: сварка и измерение в одном ритме
Чтобы тандем «сварочный аппарат + рефлектометр» работал не вразнобой, а как единое целое, нужно организовать рабочее место и последовательность действий определённым образом. Начнём с того, что рефлектометр должен быть подключён к линии с самого начала работы на объекте, а не появляться в последний час. Идеальный сценарий, доступный при работе вдвоём, выглядит так: один специалист находится на одном конце трассы с постоянно работающим рефлектометром или источником излучения в паре с измерителем мощности, а второй работает со сварочным аппаратом на другом конце. После каждой сваренной пары волокон напарник снимает рефлектограмму и по рации сообщает результат. Но реальность такова, что монтажник чаще всего работает в одиночку, и ему приходится совмещать обе роли.
Оптический рефлектометр KIWI-7322
В одиночном режиме на помощь приходят компактные рефлектометры с функцией быстрого автоматического тестирования. Модели вроде KIWI-7300 или KIWI-7322 весят чуть больше трёхсот граммов и способны выдать готовую рефлектограмму буквально за несколько секунд после подключения. Алгоритм действий монтажника в таком случае может быть следующим. Вы подключаете рефлектометр к входному пигтейлу муфты или кросса, делаете базовое измерение всей линии до вашего рабочего места — это даст вам опорную рефлектограмму, на которой будут видны все стыки, выполненные ранее, и конец волокна, который вам предстоит приварить. Затем вы начинаете сварку первого волокна. Как только аппарат завершил цикл и уложил соединение с надетой КДЗС в нагревательную печь, вы не сидите сложа руки в ожидании сигнала готовности, а берёте рефлектометр и запускаете повторное измерение. Пока печь греет гильзу (а это порядка 9-15 секунд в зависимости от модели аппарата и типа КДЗС), рефлектометр уже завершает сканирование и выводит на экран обновлённую рефлектограмму. Вы смотрите на неё, оцениваете качество только что сделанного соединения и, если всё в порядке, переходите к следующему волокну.
При такой организации процесса у вас практически нет простоев. Сварка и измерение идут параллельно, перекрываясь во времени. Более того, вы получаете возможность немедленно отреагировать на проблему. Если рефлектометр показал затухание на стыке выше допустимого или заметное обратное отражение, вы тут же, не закрывая муфту и не перекладывая инструмент, откусываете неудачное соединение, зачищаете волокно заново и перевариваете. Весь цикл «обнаружение брака — исправление» занимает не более двух-трёх минут. Сравните это с ситуацией, когда брак обнаруживается только после закрытия муфты: вскрытие, поиск нужного волокна среди десятков других, очистка от герметика, переварка и повторная герметизация — это потеря минимум получаса, а то и больше. Для начинающего монтажника, у которого процент удачных сварок с первого раза по объективным причинам ниже, чем у опытного коллеги, такая методика оперативного контроля становится не просто полезной, а абсолютно необходимой.
Подбираем пару: какой рефлектометр к какому сварочному аппарату
Связка «сварочник + OTDR» должна быть сбалансированной по классу оборудования. Бессмысленно покупать премиальный аппарат с юстировкой по сердцевине и шестью моторами, если вы собираетесь контролировать его работу бюджетным рефлектометром с динамическим диапазоном 20 дБ, который просто не «добьёт» до конца магистральной линии длиной под сотню километров. В таком случае вы будете видеть только ближние стыки, а дальний конец трассы останется для вас тёмным лесом. И наоборот, нет смысла вкладываться в рефлектометр с поддержкой длины волны 1625 нм и фильтром для тестирования активных линий, если вы работаете исключительно на этажных кроссах в пределах одного здания. Поэтому давайте разберём несколько типовых сценариев комплектации, ориентируясь на реальные задачи, которые стоят перед начинающим монтажником.
Сценарий первый: работа в сетях FTTH, домовых распределительных сетях, монтаж этажных узлов и небольших муфт на городских распределительных кольцах. Здесь длины линий редко превышают 10-15 километров, а количество волокон в одном кроссе может быть довольно большим. Для таких задач оптимальным выбором будет надёжный, но не перегруженный излишними функциями сварочный аппарат, например KIWI-6190. Он варит за 7 секунд, имеет 50 предустановленных программ и весит чуть больше килограмма. В пару к нему идеально встанет компактный рефлектометр KIWI-7300 или чуть более продвинутый KIWI-7322. У последнего динамический диапазон 32/30 дБ на волнах 1310/1550 нм, что позволяет уверенно тестировать линии до 150 километров — с большим запасом для любых домовых сетей. Плюс в нём есть встроенный измеритель оптической мощности и визуальный дефектоскоп (красный лазер), что делает этот прибор универсальным помощником на каждый день. С такой связкой вы сможете и сварить всё быстро, и тут же проконтролировать результат, и найти обрыв с помощью VFL, если что-то пошло не так.
Сценарий второй: работа на магистральных линиях, где строительные длины кабеля могут достигать 50-80 километров, а требования к затуханию очень жёсткие. Здесь уже нужен сварочный аппарат с юстировкой по сердцевине, обеспечивающий стабильно низкие потери и высокую повторяемость результата. Модели KIWI-6550 и KIWI-6555 оснащены шестью моторами для прецизионного выравнивания, памятью на 240 профилей сварки и улучшенной системой защиты от пыли и ударов. Разница между ними в основном в количестве нагревательных печей: у 6555 их две, что позволяет усаживать КДЗС параллельно со сваркой следующего волокна и серьёзно ускоряет процесс при большом объёме работы. В пару к такому аппарату необходим рефлектометр с большим динамическим диапазоном. KIWI-7221 с показателями 36/34 дБ хорошо подойдёт для городских магистралей средней протяжённости. Если же речь идёт о междугородних линиях или работе на действующих сетях без отключения трафика, то стоит смотреть в сторону KIWI-7442. У этого прибора динамический диапазон 43/41/40 дБ на трёх длинах волн (1310/1550/1625 нм), причём наличие волны 1625 нм с фильтром позволяет тестировать активное волокно, не мешая проходящему трафику. Для оператора связи это критически важная функция.
Оптический рефлектометр KIWI-7442
Отдельно стоит упомянуть модель сварочного аппарата KIWI-6500, которая занимает промежуточное положение между начальным 6190 и флагманскими 6550/6555. Она также оснащена юстировкой по сердцевине и подойдёт тем, кто хочет получить высокую точность, но не готов сразу вкладываться в двухпечную флагманскую модель. В связке с рефлектометром KIWI-7221 или даже KIWI-7442 такой аппарат будет отличным рабочим инструментом для серьёзных задач. Главное правило при подборе пары остаётся неизменным: динамический диапазон рефлектометра должен с запасом перекрывать максимальную длину тестируемой линии, а набор функций OTDR должен соответствовать типу объектов, на которых вы планируете работать.
Оптический сварочный аппарат KIWI-6500
Что мы видим на рефлектограмме и как это интерпретировать
Итак, вы нажали кнопку старта на рефлектометре, он отработал, и на экране появилась знакомая кривая с логарифмической шкалой по вертикали. Для начинающего монтажника рефлектограмма иногда выглядит как китайская грамота, но на самом деле понять её не так сложно, если знать, на что именно смотреть в контексте оперативного контроля сварки. Первое, что бросается в глаза — это нисходящая ступенчатая линия. Каждое событие на трассе (сварное соединение, механический коннектор, изгиб) отображается либо падением уровня сигнала (ступенькой вниз), либо пиком вверх (отражением). В идеальном мире сварка не должна создавать ни того, ни другого — кривая должна идти ровно, без каких-либо заметных изменений. В реальности небольшое падение, измеряемое сотыми долями децибела, допускается, и рефлектометр его покажет.
Что считать допустимым? Для одномодового волокна на длине волны 1550 нм хорошим результатом считается затухание на стыке не более 0.05 дБ. Если рефлектометр показывает значение в диапазоне от 0.05 до 0.1 дБ, это приемлемо для большинства сетей доступа, но уже повод задуматься, особенно если другие стыки на этой же трассе показывают 0.02 дБ. Всё, что выше 0.1 дБ — это однозначный кандидат на переварку, даже если сварочный аппарат на своём экране рисовал вам красивые цифры. Причина такого расхождения может крыться в чём угодно: от микроизгиба при укладке до разницы в параметрах волокон от разных производителей. Но факт остаётся фактом: сигнал теряет мощность, и заказчик это увидит при приёмке.
Второй важный параметр, который видит рефлектометр и не видит сварочный аппарат — обратное отражение, или return loss. На рефлектограмме оно выглядит как острый пик, направленный вверх, в месте события. Хорошая сварка не должна давать отражений вообще, пик должен отсутствовать. Если вы видите пик с уровнем выше минус 55 дБ (то есть, например, минус 45 дБ или минус 35 дБ), это говорит о наличии в стыке воздушного включения или микротрещины. Такое соединение будет работать как маленькое зеркало, посылая часть сигнала обратно к источнику. Для аналоговых систем телевидения это вызовет двоение картинки, а для цифровых высокоскоростных линий — рост коэффициента ошибок и периодические сбои. Поэтому наличие заметного пика на рефлектограмме свежесваренного стыка — это почти всегда приговор: переваривать.
Третий момент связан с тестированием на двух длинах волн. Рефлектометр всегда измеряет на 1310 нм и 1550 нм (а в некоторых моделях ещё и на 1625 нм). Это не прихоть производителей, а физическая необходимость. Оптическое волокно по-разному реагирует на изгибы на разных длинах волн. На 1550 нм сигнал более чувствителен к макро- и микроизгибам, чем на 1310 нм. Поэтому, если сварной стык находится под механическим напряжением (например, из-за того, что КДЗС легла с перекосом или волокно слишком туго натянуто в кассете), рефлектометр покажет повышенное затухание именно на 1550 нм, в то время как на 1310 нм всё будет выглядеть приемлемо. Увидев такую картину — разницу в потерях между длинами волн более 0.05 дБ — вы должны понимать, что проблема не в самой сварке, а в укладке. Достаточно аккуратно переложить волокно, и затухание нормализуется. Без рефлектометра вы бы никогда об этом не узнали.
Документирование результатов: от смартфона до полноценного отчёта
Сварка выполнена, контрольные измерения сняты, муфта закрыта. Работа физически закончена, но остаётся ещё одна важная часть — документальное подтверждение её качества. Заказчику недостаточно ваших слов о том, что «всё варит отлично, потерь нет». Ему нужны файлы, которые он приложит к исполнительной документации и покажет вышестоящему начальству. Современное оборудование позволяет сформировать полный пакет отчётности без лишних усилий. Сварочные аппараты KIWI-6550, KIWI-6555 и KIWI-6500 сохраняют в своей внутренней памяти до 5000 записей о сварке с указанием порядкового номера, оценки потерь и параметров дуги. Эти данные можно выгрузить через USB-порт и использовать при составлении монтажных ведомостей — удобная функция для контроля собственной статистики.
Однако ключевым документом при сдаче объекта является всё-таки рефлектограмма. Все модели рефлектометров KIWI, от бюджетного KIWI-7300 до профессионального KIWI-7442, сохраняют результаты измерений в стандартном формате .sor. Это индустриальный стандарт, который понимает любое программное обеспечение для анализа оптических трасс. На объекте вам достаточно нажать кнопку сохранения после каждого волокна, и рефлектометр запишет файл с уникальным именем во внутреннюю память или на флеш-карту. Потом, уже в спокойной обстановке, вы переносите эти файлы на компьютер и с помощью бесплатных программ-просмотрщиков или фирменного софта KIWI генерируете отчёт. В отчёт обычно включают саму кривую в графическом виде, таблицу событий с указанием расстояний и затуханий, а также суммарные потери на всей длине линии.
Советую выработать привычку сохранять рефлектограммы сразу, не откладывая на потом. Во-первых, человеческая память несовершенна, и через пару часов вы уже не вспомните, какое волокно было третьим в четвёртой муфте. Во-вторых, файлы .sor — это ваша страховка. Если через месяц после сдачи объекта возникнут вопросы или претензии к качеству, вы всегда сможете поднять архивы и доказать, что на момент приёмки параметры линии были в норме. И наконец, анализ рефлектограмм после завершения всех работ позволяет выявить системные проблемы. Например, если вы видите, что на всех соединениях, сделанных в этот день, затухание чуть выше обычного, возможно, пришло время почистить электроды в сварочном аппарате или заменить лезвие скалывателя. Такой анализ превращает рефлектометр из простого измерителя в инструмент диагностики вашего собственного рабочего процесса.
В итоге связка «сварочный аппарат + рефлектометр» — это не дополнительная нагрузка и не лишняя трата времени, как иногда думают новички. Это единственный разумный способ работать, если ваша цель — сдать объект с первого раза и получить за него деньги, а не выслушивать претензии и возвращаться на переделки. Инвестиция в хороший рефлектометр и выработка привычки измерять каждое соединение сразу после сварки окупаются очень быстро — сэкономленными нервами, временем и репутацией надёжного специалиста, которому можно доверять сложные объекты.
