В мире строительства и эксплуатации волоконно-оптических линий связи время — это не просто деньги, это контрактные сроки и репутация подрядчика. Каждый цикл сварки оптического волокна состоит из двух основных этапов: очистка/скалывание/сварка и термоусадка защитной гильзы. И если первый этап уже давно автоматизирован, то второй долгие годы оставался «узким горлышком» производительности. Решением стала технология двух независимых нагревателей, реализованная в моделях сварочных аппаратов нового поколения, таких как KIWI-6555.
В этом материале мы проведем детальный инженерный анализ технологии параллельной термоусадки, разберем ее экономический эффект и сравним возможности аппаратов KIWI-6555 и KIWI-6500, чтобы вы могли точно оценить выгоду от модернизации парка оборудования.
Физика процесса и «узкое горлышко» традиционной сварки
Чтобы понять ценность двух нагревателей, нужно разобрать хронометраж стандартного цикла сварки. Это позволит перевести технические характеристики на язык производственных показателей.
Стандартный цикл сварки: анатомия простоя
Типовой процесс сварки одномодового волокна выглядит следующим образом:
- Подготовка: снятие покрытия, очистка, прецизионный скол (занимает 20–40 секунд, зависит от навыков).
- Сварка: укладка в аппарат, юстировка (например, по сердцевине с помощью 6 моторов, как в KIWI), прожиг дугой, оценка потерь (в среднем 10–15 секунд).
- Термоусадка: перемещение гильзы на нагреватель, нагрев и остывание (типовое время усадки качественной гильзы КДЗС — 20–35 секунд).
Главная проблема классических аппаратов с одним нагревателем заключается в том, что на этапе термоусадки оператор вынужден простаивать. Он не может начать подготовку следующего волокна, так как руки заняты удержанием сваренного стыка до его полного остывания, а нагреватель заблокирован. В результате общее время на одно соединение может достигать 60–70 секунд.
Два нагревателя как способ распараллеливания процессов
Аппараты с двумя независимыми нагревателями, такие как KIWI-6555, ломают эту линейную последовательность. Теперь оператор работает по конвейерному принципу:
- Пока первая гильза усаживается в первом нагревателе, сварщик спокойно подготавливает второе волокно.
- После сварки второго стыка он помещает его во второй (уже свободный и прогретый) нагреватель.
- К этому моменту первый нагреватель заканчивает цикл и открывается, готовый принять следующую гильзу.
Таким образом, время термоусадки полностью выводится из критического пути производственного цикла. Оператор работает непрерывно, успевая подготавливать новые волокна, пока аппарат самостоятельно выполняет нагрев.
Технология двойного нагрева в модели KIWI-6555

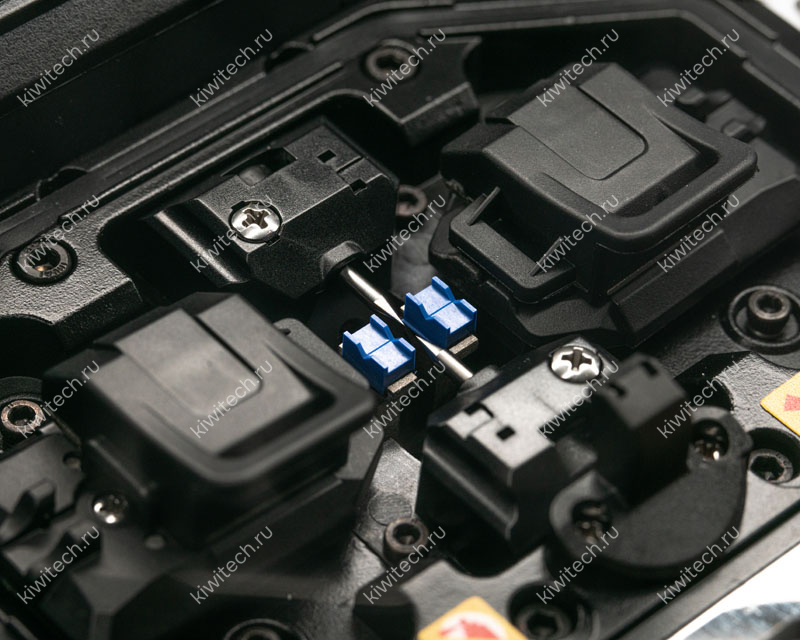

Оптический сварочный аппарат KIWI-6555
Модель KIWI-6555 представляет собой яркий пример реализации этой концепции в профессиональном сегменте. Но два нагревателя — это лишь вершина айсберга. Важно понимать, какая инженерная база стоит за этой функцией.
Независимость и интеллектуальное управление
В KIWI-6555 используются два полностью независимых нагревательных элемента. Каждый из них имеет собственный термодатчик и контроллер. Это критически важно, так как позволяет:
- Устанавливать разную температуру для разных типов гильз (например, для стандартных 60-мм и для укороченных пигтейлов).
- Обслуживать стыки разной толщины, не сбивая температурный профиль соседней камеры.
- Продлить ресурс оборудования: элементы включаются по мере необходимости, а не работают постоянно.
В сочетании с технологией автоматического выравнивания волокна по сердцевине (core-to-core), которая использует 6 высокоточных моторов, аппарат обеспечивает стабильно низкие потери — менее 0,02 дБ. Это важно, потому что скорость не должна идти в ущерб качеству.
Эргономика рабочего потока
Производитель продумал логистику рабочего места. Расположение нагревателей в KIWI-6555 позволяет оператору выполнять движения по короткой траектории: «скалыватель — сварочные V-канавки — нагреватель». Возможность одновременной усадки двух гильз означает, что на монтажном столике не скапливаются полуфабрикаты, ожидающие своей очереди на термоусадку. Это снижает риск повреждения только что сваренных, но еще не защищенных волокон.
Комплектация и готовность к работе
Скалыватель оптического волокна KIWI-6240
Важное преимущество предложения — аппарат KIWI-6555 идет в комплекте со скалывателем KIWI-6240. Это гарантирует, что прецизионный скол (угол менее 0,5°) будет получен сразу, без необходимости подбора совместимых инструментов. Качественный скол — это обязательное условие для быстрой сварки; плохой скол вызывает ошибки юстировки и сбрасывает весь выигрыш от двух нагревателей.
Экономический эффект: считаем прибыль
Перейдем к главному вопросу, который волнует руководителя монтажной бригады или владельца бизнеса: сколько денег приносят два нагревателя?
Расчет производительности за смену
Возьмем для примера типовую задачу: сварка магистрального кабеля на 96 волокон.
- Сценарий А (один нагреватель): среднее время на стык — 65 секунд (сварка 15с + усадка 30с + передача/подготовка 20с). 96 стыков = примерно 104 минуты чистой работы.
- Сценарий Б (KIWI-6555 с двумя нагревателями): время сварки и усадки совмещены. На один стык уходит около 35–40 секунд (только сварка и передача, так как усадка идет параллельно). 96 стыков = примерно 60 минут чистой работы.
Экономия времени составляет более 40 минут на одну муфту. Если бригада варит 3–4 муфты за смену, выигрыш достигает 2,5–3 часов чистого времени.
Стоимостная оценка и окупаемость
Эти 3 часа не просто «сэкономленное время» — это возможность принять дополнительный заказ или отправить бригаду домой раньше без потери в зарплате (экономия на переработках). Если стоимость часа работы бригады (зарплата + амортизация + накладные) составляет, условно, 3000 рублей, то экономия на одной муфте — около 2000 рублей.
Учитывая, что разница в цене между аппаратом с двумя нагревателями и базовой моделью окупается после сварки 15–20 крупных муфт, инвестиция в KIWI-6555 становится экономически оправданной уже в первый месяц активной работы.
Снижение утомляемости и брака
Неочевидный, но важный фактор. Когда оператору не нужно спешить, чтобы «вынуть гильзу и освободить нагреватель», снижается количество ошибок. Меньше спешки — меньше битых волокон при выемке из камеры. Каждый спасенный от скола стык — это дополнительная экономия материалов и времени на переделку.
Сравнительный анализ: KIWI-6555 против KIWI-6500
Оптический сварочный аппарат KIWI-6500
Для объективной картины сравним флагманскую модель с двумя нагревателями с надежной, но более простой моделью KIWI-6500, которая также присутствует в линейке бренда.
Технологическая база: общее и отличия
Оба аппарата объединяет главное — они используют технологию сведения по сердцевине (core-to-core) с шестью моторами. Это означает, что и KIWI-6555, и KIWI-6500 обеспечивают высокое качество сварки, не зависящее от внешнего вида волокна. Они способны работать с самыми разными типами одномодовых волокон, компенсируя несоосность сердцевин.
Оба аппарата имеют компактный, эргономичный корпус и ориентированы на простоту обслуживания в полевых условиях.
Главное различие: скорость против универсальности
KIWI-6500 — это классический рабочий инструмент с одним нагревателем. Он идеален для:
- Небольших объемов работ (аварийные бригады, где нужно сварить 1–2 стыка).
- Работ с длинными гильзами или специальными термоусаживаемыми трубками, требующими индивидуального подхода.
- Ситуаций, где бюджет на старте проекта ограничен, а требования к качеству остаются высокими.
KIWI-6555 — это решение для подрядчиков, работающих на больших объемах: строительство PON-сетей с тысячами абонентских отводов, паспортизация магистралей с высокой плотностью волокон в муфтах. Он также незаменим, когда работы ведутся в стесненных условиях (например, в колодцах), где каждый лишний час пребывания бригады нежелателен.
Вердикт по выбору
Если вам нужен просто надежный и точный сварочный аппарат — выбирайте KIWI-6500. Если же ваша прибыль напрямую зависит от количества сваренных соединений за смену, доплата за два нагревателя в KIWI-6555 — это инвестиция в рост производительности, которая окупится многократно.
Резюме: кому и зачем нужны два нагревателя
Технология двух независимых нагревателей в сварочных аппаратах — это не маркетинговый ход, а реальный инструмент повышения эффективности.
Идеальный профиль пользователя
Два нагревателя максимально раскрывают свой потенциал в руках профессионального сварщика, работающего на строительстве распределительных сетей (FTTH) или магистральных линий. Чем выше плотность монтажа (количество сварных соединений на единицу времени), тем заметнее эффект. Особенно это актуально при сварке кабелей с большим количеством волокон (48, 72, 96 ОВ), где процесс идет циклически и любое ожидание умножается на количество стыков.
Влияние на качество проекта
Ускорение работ позволяет быстрее сдавать объекты, что улучшает денежный поток компании. Кроме того, снижение времени нахождения муфты в открытом состоянии (меньше пыли и влаги) косвенно влияет на долговременную надежность линии. Параллельная усадка исключает ситуацию, когда сваренное, но незащищенное волокно долго лежит на лотке, ожидая своей очереди на термоусадку.
Сварочный аппарат KIWI-6555 с двумя нагревателями задает новый стандарт производительности для полевых бригад. В паре со скалывателем KIWI-6240 он образует комплект, который позволяет монтировать оптические сети быстрее, качественнее и с меньшими трудозатратами. Для подрядных организаций, живущих в жестких тендерных рамках, это не просто удобство, а конкурентное преимущество.
