Скалыватель волокна: ключевой инструмент для безупречной сварки

Скалыватель оптического волокна — устройство, от которого на 70% зависит качество сварного соединения. Микротрещина или неровный скол увеличивают затухание сигнала до 0,5 дБ и сокращают срок службы линии.

Принцип работы оптического скалывателя

Скалывание волокна — процесс контролируемого разрушения кварцевой нити под действием механического напряжения. Идеальный скол имеет угол отклонения ≤0,5° и гладкость поверхности 0,1 мкм. Достигается это за счет:

• Прецизионных лезвий из карбида вольфрама (твердость 92 HRA)
• Точной регулировки усилия (0,6-1,2 Н для SMF/MMF)
• Автоматической фиксации волокна без перекосов

Погрешность в 1° увеличивает потери на стыке на 0,3 дБ. Для тестирования используют интерферометры — отклонения свыше 1° требуют замены ножа.

Этапы скалывания:

1. Зачистка — удаление буферного покрытия без повреждения оболочки 125 мкм
2. Фиксация — установка волокна в V-образную канавку с контролем положения
3. Нанесение микротрещины — точечное воздействие алмазным резцом
4. Приложение усилия — равномерный изгиб до скалывания

Топ-3 скалывателя KIWI

1. KIWI-6240: автоматизация для полевых условий

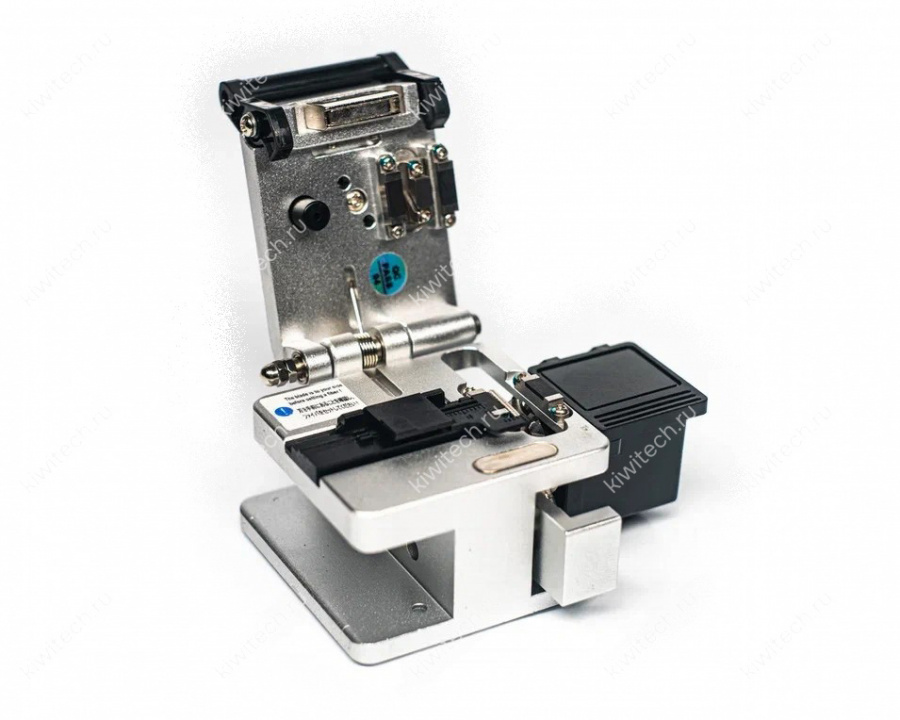

Оптический скалыватель KIWI-6240 с автоматическим поворотом ножа и автоматическим устройством для сбора осколков волокна

Автоматический сбор осколков — ключевое преимущество для работы на вышках и в колодцах. Система всасывает частицы размером от 5 мкм, исключая попадание в оборудование.

Технические особенности:

• Ресурс ножа: 60 000 сколов (на 25% больше аналогов)
• Время цикла: 3 секунды
• Совместимость: волокна 250/900 мкм, лазерные кабели 2-3 мм
• Вес: 315 г (легчайший в линейке)

Рекомендован для: аварийных бригад, монтажников FTTx, сервисных инженеров с объемом до 100 сколов/день.

2. KIWI-6330: надежность при интенсивных нагрузках

Оптический скалыватель с автоматическим контейнером для осколков волокна KIWI-6330

Металлический корпус выдерживает падение с высоты 1,5 м. Усиленные направляющие каретки гарантируют точность позиционирования после 50 000 циклов.

Ключевые отличия:

• 3-этапный скол с контролем давления
• Универсальный зажим для плоских drop-кабелей
• Индикация износа ножа
• Рабочая температура: -20°C...+60°C

Идеален для: строителей ВОЛС, ЦОД, промышленных сетей с нагрузкой 200+ сколов/смену.

3. KIWI-6231: прецизионная точность для лабораторий

Оптический скалыватель контейнером KIWI-6231

Система микроподстройки компенсирует температурную деформацию. Погрешность угла скола: ≤0,3° — лучший показатель для кабелей G.657.A2.

Эксплуатационные преимущества:

• Керамические направляющие (износ 0,01 мм/100 000 циклов)
• Датчик контроля чистоты лезвия
• Калибровка по эталонному волокну

Сфера применения: производство патч-кордов, сварка магистралей 40 км, научные исследования.

Критерии выбора: 5 параметров профессионала

1. Тип рабочих задач Для аварийного ремонта на столбах выбирайте KIWI-6240 — он не боится пыли и вибрации. При сварке распределительных шкафов используйте KIWI-6330 с зажимом для плоских кабелей. Для прецизионных соединений в лаборатории незаменим KIWI-6231.
2. Ресурс и обслуживание Стоимость одного скола = (цена ножа / ресурс). Для ножа Blade for KIWI-6240 ($80 / 60 000) = $0,0013. У конкурентов показатель на 40% выше.
3. Эргономика При работе на высоте критичен вес — KIWI-6240 (315 г) против 400 г у KIWI-6330. В стесненных условиях важен размер: модель 6330 компактнее (94×64×75 мм).
4. Защита от осколков Автоматические контейнеры в KIWI-6240/6330 снижают риск травм роговицы на 100%. При их отсутствии обязательны очки с боковой защитой.
5. Климатическая стойкость Для Крайнего Севера выбирайте KIWI-6231 с морозостойкой смазкой (-40°C). В тропиках — модели с влагозащитой IP54 (KIWI-6330).

Техобслуживание: как продлить ресурс в 2 раза

Правила очистки:

• После 500 сколов протирайте нож изопропиловым спиртом (99,9%)
• Раз в неделю удаляйте пыль из направляющих сжатым азотом
• Запрещено использование ацетона — разрушает фиксатор резца

Калибровка:

1. Установите эталонное волокно G.652.D
2. Проведите 10 тестовых сколов
3. Замерьте углы интерферометром
4. При отклонении >0,5° выполните регулировку винтом на корпусе
5. Повторите замеры

Признаки износа ножа:

• Рваные края скола
• Увеличенная длина реза (>16 мм)
• Вибрация при работе

Ошибки при эксплуатации скалывателя: как избежать брака

⚠️ Неправильная зачистка. Использование стриппера с V-образным ножом вместо термостриппера вызывает микротрещины. Результат: скалывание под углом 5-7°.

⚠️ Загрязнение платформы. Частица пыли 20 мкм смещает волокно на 15 мкм. Последствие: ступенька на стыке >0,3 дБ.

⚠️ Нарушение температурного режима. Работа при -25°C без прогрева приводит к хрупкому разрушению. Решение: выдержка 15 мин в теплом чехле.

Сравнение моделей в таблице (данные цен на 2025 год)

Заключение Выбор скалывателя определяет срок службы сварного соединения. Для 90% монтажных работ достаточно KIWI-6240. При строительстве ответственных магистралей выбирайте KIWI-6231. Помните: экономия 20 000 ₽ на скалывателе приводит к потерям 200 000 ₽ на переделке стыков.
