Ошибки при сварке оптоволокна: полное руководство по предотвращению потерь сигнала

Сварка оптоволокна — это процесс, требующий максимальной точности и аккуратности. В отличие от монтажа медных кабелей, где можно допустить некоторые погрешности, работа с оптическим волокном не прощает даже малейших ошибок. Многие ошибочно полагают, что современный автоматический сварочный аппарат гарантирует идеальный результат, но на практике качество соединения лишь на 30-40% зависит от оборудования. Остальные 60-70% — это правильная подготовка волокна, чистота рабочего места и соблюдение технологии. В этой статье мы детально разберем наиболее распространенные ошибки, которые допускают как начинающие, так и опытные монтажники, а также предоставим пошаговые инструкции по их устранению и предотвращению.

Подготовительный этап: основа качественного соединения

Неправильная подготовка оптического волокна к сварке является источником 80% последующих проблем. Этот этап многие считают рутинным и не уделяют ему достаточного внимания, что в корне неверно. Начинать нужно с подготовки кабеля. Если кабель долгое время находился под открытым небом без защиты, обязательно необходимо отрезать примерно по одному метру с каждого конца. Это связано с тем, что оптоволокно, как губка, впитывает окружающую влагу, что приводит к его помутнению и, как следствие, к значительным потерям сигнала даже при идеально выполненном соединении.

Следующий критически важный шаг — очистка модулей и самого волокна от гидрофобного геля. Эту операцию следует проводить исключительно в перчатках, используя безворсовые салфетки, пропитанные специальной очищающей жидкостью или изопропиловым спиртом. В качестве безопасной альтернативы легковоспламеняющимся и токсичным растворителям рекомендуется использовать современные дегидрофобизаторы. Качественный дегидрофобизатор не имеет резкого запаха, не повреждает полимерные материалы и эффективно удаляет кабельные гели на любой основе, что делает его пригодным для работы в небольших помещениях. После очистки модулей необходимо аккуратно снять изоляцию с отдельных жил. Для этого используется специальный инструмент — оптический стриппер. Ни в коем случае нельзя применять подручные средства типа кусачек или ножниц, так как они гарантированно оставят на волокне микроскопические царапины, которые станут точками концентрации напряжения и приведут к обрыву в будущем.

При работе со стриппером важно помнить о хрупкости оптического волокна. Несмотря на свою высокую прочность на разрыв, оно обладает низкой устойчивостью к излому. Резкие изгибы и заломы при разделке недопустимы. Изоляцию следует снимать аккуратно, поочередно обрабатывая каждую жилу. После снятия внешней изоляции с волокна удаляется лаковое покрытие, которое придает ему гибкость и жесткость. После каждой зачистки необходимо очищать лезвия стриппера от остатков лака, иначе можно повредить следующее волокно. Также категорически запрещается использовать оптический стриппер для перекусывания посторонних предметов, например, пластиковых стяжек, так как это мгновенно выводит инструмент из строя.

Miller 921 Стриппер для удаления изоляции/резки многожильного кабеля Ø 0.25-0.8 мм

Зачистка и скалывание: ювелирная работа с оптическим волокном

После того как волокно очищено от лакового покрытия, его необходимо протереть безворсовой салфеткой, смоченной в спирте. На этом этапе опытные монтажники ориентируются на слух: если жила идеально чистая, при протирании раздается характерный скрипящий звук. Для каждого следующего волокна рекомендуется использовать новую салфетку или, как минимум, чистый участок той же салфетки, который не контактировал с предыдущим волокном или пальцами. С этого момента и до момента помещения волокна в сварочный аппарат прикасаться к нему чем-либо или даже пальцами категорически запрещено. Любая пылинка, жировое пятно или микроскопическая ворсинка, осевшая на торец волокна, негативно скажется на качестве сварки и увеличит потери сигнала.

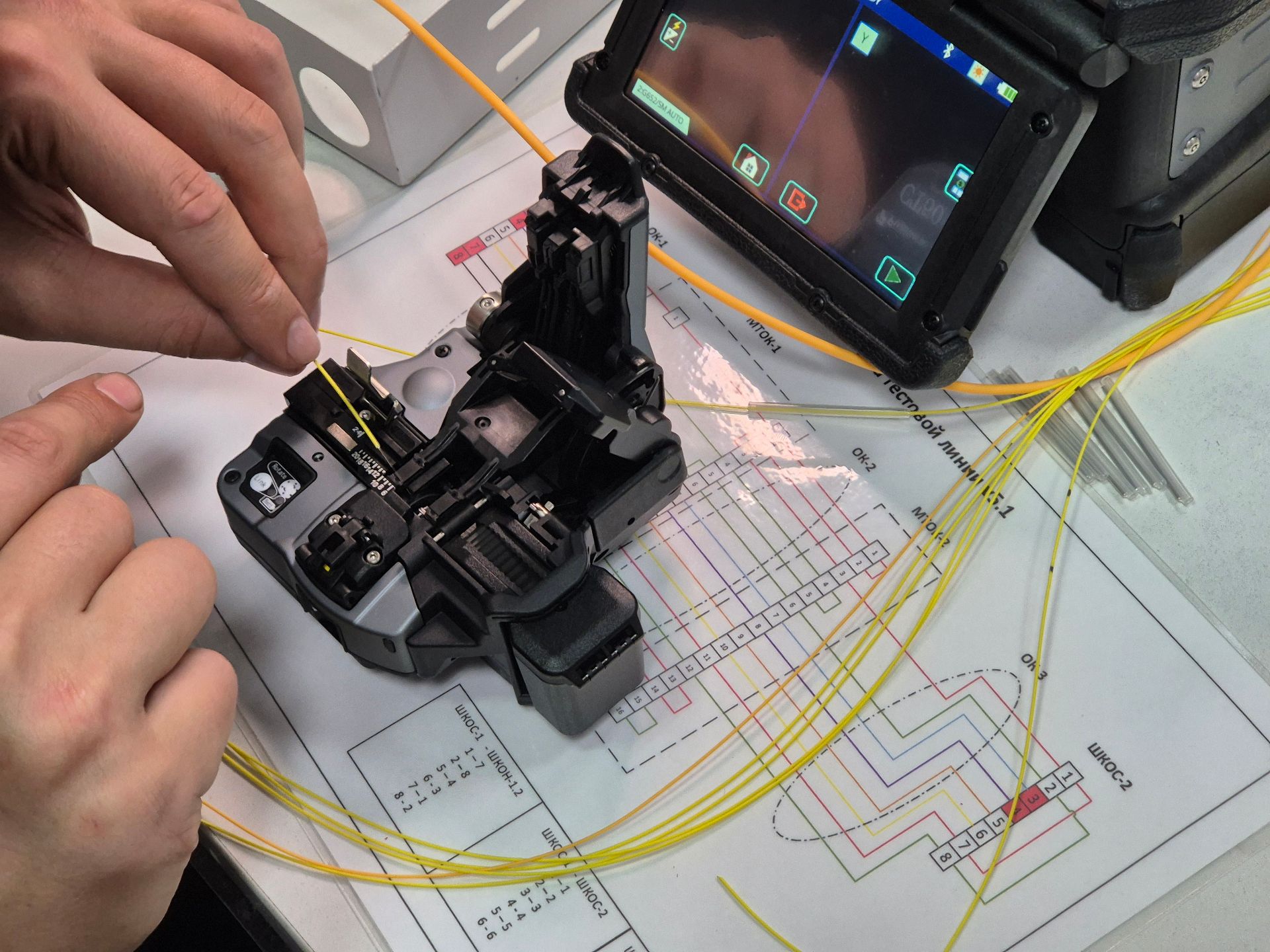

Следующая операция — скалывание — требует использования специального инструмента, скалывателя, который обеспечивает идеально ровный и перпендикулярный срез. Попытка выполнить эту операцию ножом или любым другим инструментом обречена на провал. Качественный скол — залог успешной сварки с минимальными потерями. Например, скалыватель Kiwi 6330 с автоматическим контейнером для осколков не только обеспечивает прецизионный скол, но и решает критически важную задачу безопасности. Осколки оптического волокна чрезвычайно опасны: они настолько малы и тонки, что могут незаметно попасть под кожу, проникнуть в вену и начать "путешествие" по организму или быть вдохнутыми в легкие, что приводит к серьезным проблемам со здоровьем. Поэтому все обрезки должны в обязательном порядке собираться в специальный закрытый контейнер.

Скалыватель KIWI-6330 с автоматическим контейнером для осколков волокна

После скалывания волокно ни в коем случае нельзя повторно протирать спиртом или как-либо касаться его. Даже малейшее загрязнение в этот момент сведет на нет все предыдущие усилия по очистке. Рабочее место должно быть максимально чистым и защищенным от пыли. Если работы ведутся в полевых условиях, рекомендуется создать временное укрытие, например, использовать палатку или проводить подготовку внутри автомобиля. Современные скалыватели, такие как упомянутая модель Kiwi 6330, минимизируют риск контакта подготовленного волокна с внешней средой, что делает их ценным инструментом в арсенале монтажника. Помните, что качество скола напрямую влияет на процесс юстировки (выравнивания) волокон в сварочном аппарате и, как следствие, на конечный результат.

Процесс сварки и контроль качества соединения

Когда волокна подготовлены и правильно скалены, наступает этап непосредственной сварки. Даже с использованием современного аппарата, такого как оптический сварочный аппарат Kiwi 6400, здесь можно допустить ряд критических ошибок. Первым делом необходимо правильно надеть термоусадочную гильзу (КТЗ) на одно из волокон до начала сварки. Распространенной ошибкой является забывчивость монтажника, обнаруживающего отсутствие гильзы уже после выполнения сварки. Волокна должны быть аккуратно уложены в сварочный аппарат, при этом их кончики должны немного не доставать до середины электрода.

Оптический сварочный аппарат KIWI-6400

После закрытия крышки аппарат автоматически проверит и выровняет концы волокон. Весь процесс будет отображаться на дисплее. Если скол был выполнен неверно, аппарат, скорее всего, сообщит об ошибке, и операцию скалывания придется повторить. После завершения сварки на экране отобразятся показатели затухания. Хорошим результатом считается значение в диапазоне от 0,01 до 0,02 дБ. Однако слепо доверять этим цифрам не стоит. Встроенная камера аппарата не всегда может отобразить волокно со всех сторон, поэтому возможна погрешность. Окончательную оценку качества соединения необходимо проводить с помощью рефлектометра. Для этой цели отлично подходит универсальный многофункциональный оптический тестер Kiwi 4350N, который позволяет точно измерить потери и проверить линию на наличие скрытых дефектов.

Универсальный многофункциональный оптический тестер KIWI-4350N

Следующий шаг — термоусадка гильзы. Доставая оптоволокно, нужно аккуратно надвинуть КТЗ на место соединения и разместить в печи аппарата. Важно проследить, чтобы гильза полностью покрывала участок волокна, зачищенный от изоляции, а волокна находились в центральной трубке гильзы. В противном случае металлический штифт может сломать волокно после пайки. После усадки в муфте не должно быть деформаций и пузырьков воздуха. Показателем плотной изоляции является небольшое количество клея, выступившего с концов муфты. Ошибкой является также перегрев гильзы, особенно при сварке многоволоконного кабеля, когда монтажник отвлекается. Слишком длительное нахождение в печи может привести к расплавлению гильзы и повреждению направляющих аппарата.

После остывания гильзы необходимо правильно уложить волокно в сплайс-кассету. Здесь важно соблюдать запас — обычно это 3 оборота в кассете. Распространенной и очень коварной ошибкой является чересчур сильный изгиб, который со временем приводит к разрушению волокна и потерям сигнала. Оборудование изначально может показывать нормальный сигнал, но через несколько месяцев или лет перегнутое оптоволокно сломается. Чтобы снизить нагрузку на модуль и избежать острых углов, можно обмотать хомуты тонким слоем изоленты. На каждом этапе, от очистки до укладки, использование качественных инструментов и чистящих средств для ВОЛС является не просто рекомендацией, а необходимостью для обеспечения долговечности и надежности оптической линии связи.

Таблица: Типичные ошибки и их последствия при сварке оптоволокна

В заключение стоит отметить, что сварка оптоволокна — это комплексный процесс, где мелочей не бывает. Скрупулезное соблюдение технологии на каждом этапе, от подготовки до финального контроля, использование специализированного и исправного инструмента, а также чистота — вот три кита, на которых держится качественное соединение с минимальными потерями. Инвестируя в надежное оборудование, такое как аппараты и инструменты Kiwi, и следуя приведенным рекомендациям, вы сможете избежать большинства ошибок и построить надежную и долговечную волоконно-оптическую линию связи.
