Зачем вообще нужны оптические тестеры
В мире волоконно-оптических сетей мелочей не бывает. Казалось бы, небольшая погрешность при сварке или микроскопическое загрязнение коннектора — а в результате получаем потерю сигнала, снижение скорости, а то и полный отказ участка сети. Именно здесь в игру вступают оптические тестеры.
Я помню случай, когда из-за неправильно подобранного тестера команда три дня искала проблему на магистрали длиной 20 км. Оказалось, что их прибор не поддерживал необходимый диапазон измерений и показывал некорректные значения. После замены на профессиональное оборудование (например, такой как KIWI-4350N) проблема обнаружилась за 15 минут — обычное загрязнение коннектора в кроссовой стойке.
Универсальный многофункциональный оптический тестер KIWI-4350N
Основные задачи, которые решают эти устройства:
- Измерение оптической мощности на разных длинах волн
- Определение затухания сигнала в линии
- Локализация повреждений с помощью визуализатора
- Тестирование обратных потерь
Особенно критичны эти измерения для PON-сетей, где на разных длинах волн передаются данные, голос и видео. Модель KIWI-4512-APC специально разработана для таких задач — она одновременно работает на 1310/1490/1550 нм.

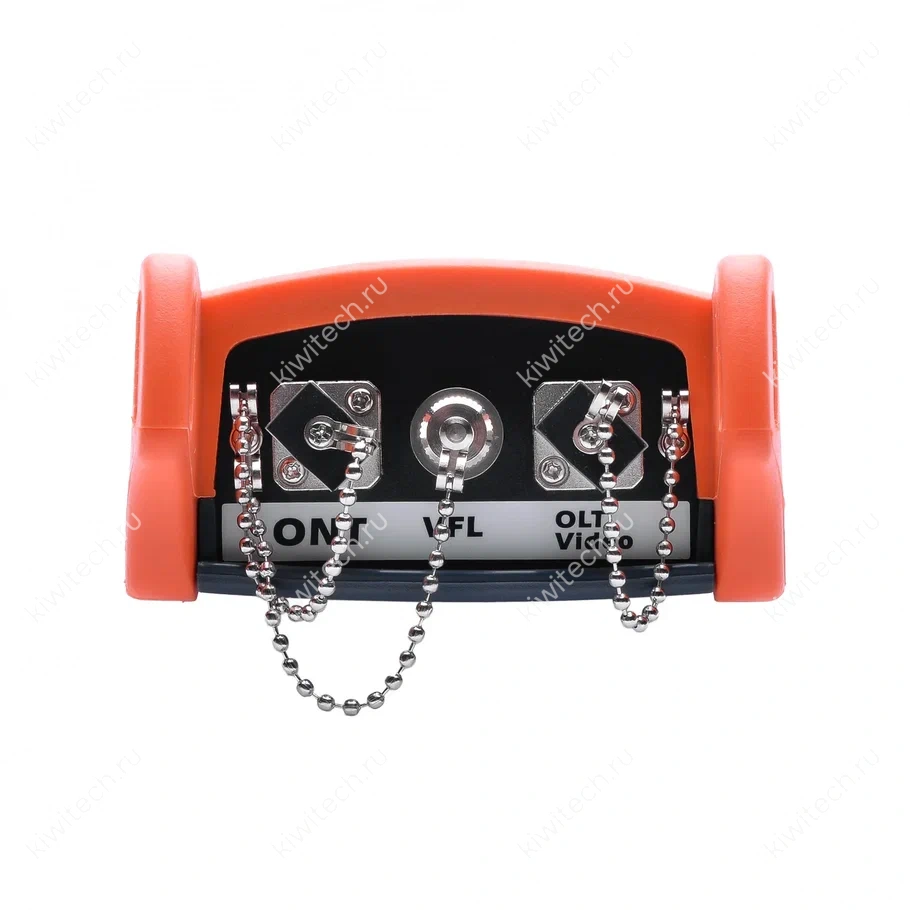

Оптический PON Тестер KIWI-4512-APC, встроенный VFL до 10км
Как выбрать подходящий тестер: ключевые параметры
Выбор тестера — это всегда компромисс между функциональностью, точностью и стоимостью. Вот на что стоит обращать внимание в первую очередь:
Диапазон измерений— для большинства задач достаточно -50..+20 дБм, но для магистральных линий лучше брать с запасом. Тот же KIWI-4350N покрывает диапазон -70..+26 дБм, что подходит для 99% применений.
Точность измерений— профессиональные приборы дают погрешность не более 0.5 дБ. Для критичных измерений лучше брать модели с автоматической калибровкой.
Поддерживаемые длины волн— обязательно сверяйтесь с вашим оборудованием. Большинство современных сетей используют:
- 1310 нм — восходящий канал
- 1490 нм — нисходящий канал
- 1550 нм — видео и резервные каналы
- Дополнительные функции, которые реально упрощают жизнь:
- Встроенный визуализатор повреждений (VFL) — незаменим для поиска обрывов
- Возможность сохранения данных — удобно для отчетности
- Автономная работа — хорошие тестеры работают до 100-120 часов
- Защита от пыли и влаги (IP65 и выше)
Практика использования: пошаговый алгоритм
-
Подготовка оборудования
Всегда начинайте с очистки коннекторов! Используйте специальные очистительные палочки и изопропиловый спирт. Проверяйте зарядку тестера — ничего хуже севшей батареи в поле нет. -
Калибровка
Современные тестеры типа KIWI-4350N имеют функцию автоматической калибровки. Не пренебрегайте ею — это гарантия точных измерений. -
Измерения
Подключаете тестер к линии через соответствующий адаптер. Для измерений мощности достаточно выбрать нужный режим. Если значения ниже ожидаемых — используйте функцию измерения затухания. -
Локализация проблем
При обнаружении аномальных потерь используйте VFL. Красный луч визуально покажет место обрыва или перегиба. Модель KIWI-4451 имеет встроенный визуализатор с дальностью до 10 км. -
Документирование
Сохраняйте результаты измерений — это пригодится для отчетов и анализа истории изменений. Большинство тестеров поддерживают экспорт в CSV или PDF.
Оптический тестер KIWI-4451 (1310/1550нм), встроенный VFL 10мВт
Сравнительная таблица популярных моделей
| Модель | Диапазон измерений | Длины волн | Особенности |
|---|---|---|---|
| KIWI-4350N | -70..+26 дБм | 850/1300/1310/1490/1550/1625 нм | Автоматическая калибровка, широкий диапазон |
| KIWI-4451 | -50..+26 дБм | 1310/1550 нм | Встроенный VFL, компактный корпус |
| KIWI-4512-APC | -50..+26 дБм | 1310/1490/1550 нм | Специализирован для PON, APC-коннекторы |
Заключение: на чем стоит сосредоточиться
Выбор оптического тестера — это инвестиция в надежность вашей сети. Не экономьте на ключевых параметрах:
- Берите модель с запасом по диапазону измерений
- Убедитесь в поддержке нужных длин волн
- Обращайте внимание на степень защиты IP
- Проверяйте возможность автономной работы
Лично я для большинства задач рекомендую KIWI-4350N — он покрывает практически все потребности. Для узкоспециализированных задач (например, работа только с PON) можно взять KIWI-4512-APC.
Помните: хороший тестер не только находит проблемы, но и предотвращает их появление. Регулярные измерения помогают отслеживать деградацию компонентов и планировать замену до возникновения сбоев.
Технологии не стоят на месте — современные тестеры обзаводятся Bluetooth-подключением, возможностью управления со смартфона, облачной синхронизацией данных. Следите за новинками, но не гонитесь за ненужными функциями. Главное — точность и надежность.
