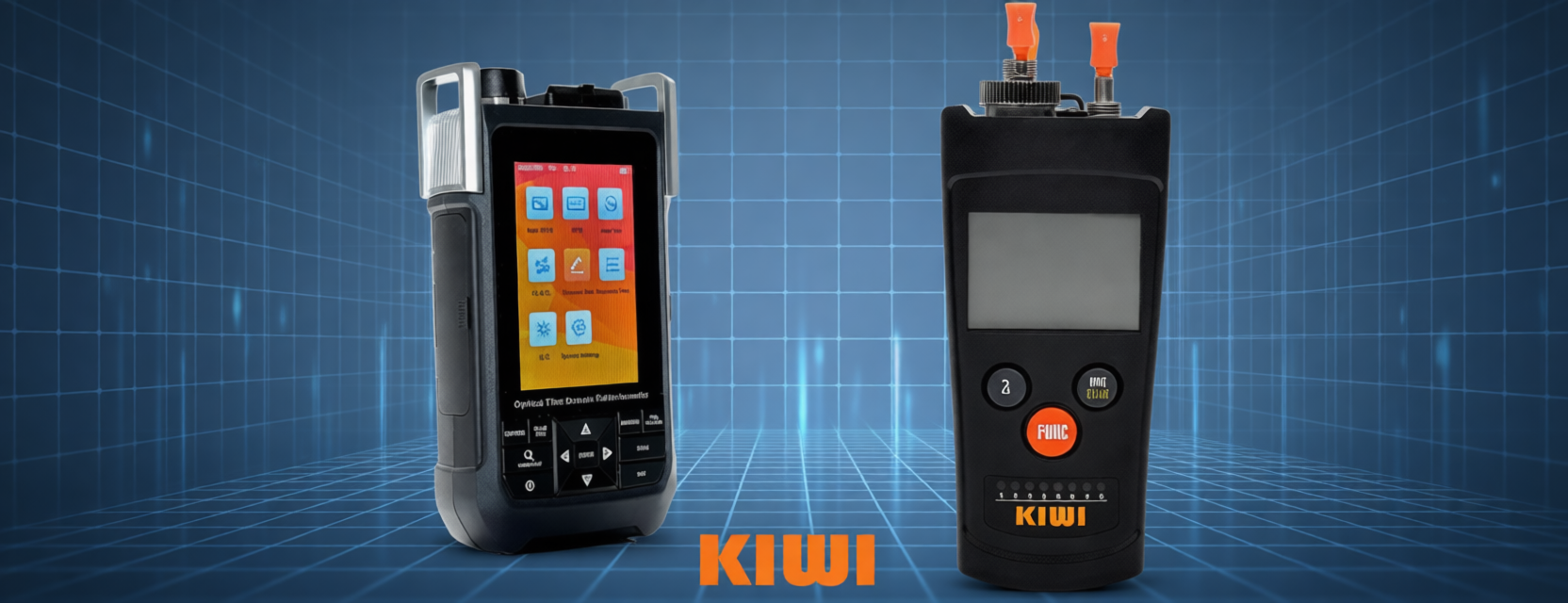

При строительстве, приемке и обслуживании волоконно-оптических линий связи (ВОЛС) перед специалистом всегда встает вопрос выбора правильного измерительного инструмента. Два основных прибора — оптический тестер (OLTS) и оптический рефлектометр (OTDR) — часто вызывают вопросы. Хотя оба служат для оценки качества оптического тракта, их принцип работы, возможности и конечные цели кардинально отличаются. Понимание этой разницы не просто вопрос теории, а основа для эффективных инвестиций в оборудование, точной диагностики проблем и гарантии надежности сети. Эта статья поможет вам сделать осознанный выбор, основанный на ваших конкретных задачах, а не на маркетинговых обещаниях.
Фундаментальное различие между приборами заключается в самом подходе к измерению. Оптический тестер использует прямой метод, аналогичный измерению силы тока в электрической цепи. Он состоит из двух устройств: источника стабильного оптического излучения и измерителя мощности. Источник подключается к одному концу волокна, а измеритель — к другому. Сравнивая уровень отправленной и полученной мощности, система вычисляет полное затухание (потери) на линии в децибелах (дБ). Это простое и предельно точное измерение, которое отвечает на главный вопрос: проходит ли через волокно достаточное количество света для работы системы связи? В отличие от этого, рефлектометр работает по косвенному методу, напоминающему радар. Он посылает в волокно короткие мощные лазерные импульсы и с высокой точностью анализирует свет, который рассеивается или отражается обратно по пути следования импульса. Этот обратный сигнал, обработанный процессором прибора, формирует рефлектограмму — графическую карту волокна, где видны все события: сварки, коннекторы, изгибы и их местоположение.
Таким образом, если представить волокно в виде дороги, то оптический тестер покажет общую стоимость поездки от точки А до точки Б, а рефлектометр нарисует подробную карту этой дороги с указанием каждого перекрестка, ямы и моста, а также расстояний до них. Первый метод идеален для проверки соответствия линии проектному "бюджету потерь", второй — для диагностики, паспортизации и поиска неисправностей. Например, для быстрой проверки работоспособности патч-корда длиной 3 метра рефлектометр будет бесполезен из-за своей "мертвой зоны", а оптический тестер даст мгновенный и точный ответ. И наоборот, для поиска места обрыва в магистральной линии длиной 50 км только рефлектометр сможет указать расстояние до повреждения с точностью до метра.
Области применения: когда и какой прибор использовать
Выбор между тестером и рефлектометром определяется этапом работы с ВОЛС и поставленными задачами. Оптический тестер (OLTS) является незаменимым инструментом для сертификации и приемо-сдаточных испытаний. При вводе линии в эксплуатацию требуется документально подтвердить, что фактические потери в волокне не превышают расчетный бюджет, заложенный при проектировании. Измерения, проведенные методом "источник-измеритель", являются прямыми, максимально точными и принимаются как эталонные. Они регламентированы стандартами и не требуют сложной интерпретации. Современные модели, такие как универсальный многофункциональный оптический тестер KIWI-4351, часто объединяют в одном корпусе и источник, и измеритель, что делает работу в полевых условиях чрезвычайно удобной. Для рутинных проверок, например, при подключении нового абонента в сеть FTTx, отлично подходит более компактный оптический тестер KIWI-4450 со встроенным визуальным локатором (VFL), который может быстро подтвердить наличие сигнала и целостность волокна на коротких дистанциях.
Универсальный многофункциональный оптический тестер KIWI-4351
Рефлектометр (OTDR) — это прежде всего диагностический и паспортизационный инструмент. Его основная сила заключается в способности не просто констатировать факт наличия потерь, а локализовать их источник и измерить вклад каждого элемента линии. Это делает OTDR незаменимым на этапе строительства для контроля качества каждого сварного соединения, а также для создания "паспорта" или "электронной карты" линии. Этот документ, содержащий рефлектограммы, становится основой для будущего обслуживания сети. При возникновении аварии (обрыв, критический изгиб) именно рефлектометр позволяет быстро и точно определить расстояние до повреждения, что экономит часы, а иногда и дни на поиски. Для решения таких задач необходимы приборы с достаточным динамическим диапазоном. Например, оптический рефлектометр KIWI-7322 с динамическим диапазоном 32/30/30 дБ и фильтром для работы в активных сетях отлично подходит для диагностики городских и распределительных сетей. Для тестирования протяженных магистральных линий, где требуется "пробить" очень большие потери, потребуется более мощный прибор, такой как KIWI-7461 с рекордным динамическим диапазоном 50/48 дБ.
Оптический рефлектометр KIWI-7461 (SM. 1310/1550, 50/48dB)
Важно понимать, что эти приборы не исключают, а дополняют друг друга в арсенале профессиональной монтажной или эксплуатационной бригады. На этапе приемки линии сначала проводят точные измерения потерь с помощью OLTS для подтверждения соответствия нормам, а затем снимают рефлектограммы с помощью OTDR для архивации и детального анализа всех событий. В процессе эксплуатации простой тестер может использоваться для оперативной проверки, а рефлектометр — для углубленной диагностики сложных проблем. Игнорирование одного из методов может привести либо к принятию линии со скрытыми дефектами (если использовался только тестер), либо к отсутствию точных данных о суммарном затухании для инженеров систем передачи (если использовался только рефлектометр).
Сравнительный анализ: преимущества, недостатки и технические нюансы
Чтобы выбор был окончательно осознанным, необходимо четко сопоставить сильные и слабые стороны каждого прибора, а также их ключевые характеристики. Основное преимущество оптического тестера — это высокая точность прямых измерений и простота использования. Для проведения теста не требуется специальных глубоких знаний, а результат в виде цифры "X дБ" однозначен. Кроме того, этот метод позволяет измерять потери на линиях любой длины, даже самых коротких. Главный же недостаток OLTS заключается в его "слепоте" к тому, что происходит внутри волокна. Прибор фиксирует только общий результат, но не может сказать, вызваны ли потери равномерным затуханием в волокне, одним плохим соединением или несколькими незначительными событиями. Для проведения измерений требуется доступ к обоим концам линии, что не всегда удобно или возможно в условиях реальной сети.
Рефлектометр, в свою очередь, обладает уникальной способностью создавать детализированную карту линии с одного конца, определяя местоположение и потери каждого события. Это мощнейший инструмент для анализа и поиска неисправностей. Однако за эту мощь приходится платить. Во-первых, работа с OTDR и, что еще важнее, интерпретация рефлектограмм требуют специальной подготовки и опыта. Во-вторых, у рефлектометров существуют так называемые "мертвые зоны" — минимальное расстояние после сильного отражения (например, от ближайшего коннектора), в котором прибор не может обнаружить следующее событие. Это делает их малоэффективными для тестирования очень коротких линий, например, внутри ЦОД. В-третьих, оценка потерь на сварном соединении с помощью OTDR является косвенной и может давать погрешность, поэтому для точного измерения потерь на стыке часто требуется проводить замер с двух концов линии и усреднять результат.
Сравнение ключевых аспектов двух методов наглядно представлено в таблице ниже:
| Критерий | Оптический тестер (OLTS) | Оптический рефлектометр (OTDR) |
|---|---|---|
| Принцип измерения | Прямое измерение потерь. | Косвенное измерение по обратному рассеянию. |
| Основной результат | Суммарное затухание линии (в дБ). | Рефлектограмма (график) и таблица событий с расстояниями и локальными потерями. |
| Требуемый доступ | К обоим концам линии одновременно. | Только к одному концу линии. |
| Лучшая точность | В измерении полных потерь линии. | В определении расстояния до событий (обрыв, соединение). |
| Сложность использования | Низкая, результат прост для интерпретации. | Высокая, требует обучения для настройки и анализа. |
| Идеальная сфера применения | Приемо-сдаточные испытания, сертификация, регулярный мониторинг уровня мощности. | Строительство (контроль сварки), паспортизация, поиск и локализация повреждений. |
Что купить: итоговые рекомендации для различных задач
Однозначного ответа на вопрос "что лучше?" не существует. Правильный вопрос: "что лучше для моих конкретных задач?". Если вы формулируете потребность в оборудовании, задайте себе несколько ключевых вопросов.
Выбирайте оптический тестер (OLTS), если:
- Ваша основная задача — приемка и сертификация новых линий связи, и вам нужны точные, неоспоримые данные о полном затухании для протоколов.
- Вы занимаетесь регулярным оперативным обслуживанием сетей доступа (FTTH, FTTB) и вам нужно быстро проверять наличие сигнала и уровень потерь при подключении абонентов или в ходе плановых обходов.
- Ваш бюджет ограничен, а спектр задач сводится к проверке целостности волокна и базовому измерению потерь.
- В вашем штате нет специалистов, готовых проходить длительное обучение работе со сложным оборудованием.
Выбирайте оптический рефлектометр (OTDR), если:
- Вы занимаетесь строительством или монтажом ВОЛС и вам необходим инструмент для контроля качества каждого сварного соединения непосредственно в процессе работы.
- Вы отвечаете за эксплуатацию и аварийное восстановление сетей, особенно магистральных, где критически важен быстрый поиск места обрыва или повреждения.
- Вам необходимо создавать и вести детальную документацию (паспорта) на проложенные кабельные трассы.
- Вы сталкиваетесь со сложными, неочевидными неисправностями в сети, которые невозможно диагностировать простым измерением мощности.
Для небольших монтажных бригад или сервисных компаний, начинающих свой путь, оптимальным решением может стать компактный оптический тестер KIWI-4450. Он позволит выполнять большинство повседневных задач. По мере роста и усложнения проектов жизненно необходимым станет приобретение рефлектометра. Начинать можно с универсальной модели для городских сетей, такой как KIWI-7322, а для работы с магистралями рассматривать флагманский KIWI-7461. В идеале, профессиональная организация, серьезно занимающаяся строительством и обслуживанием ВОЛС, должна иметь в своем арсенале оба типа приборов. Это позволяет выполнять полный цикл работ: от точной сертификации с помощью OLTS (например, KIWI-4351) до глубокой диагностики и паспортизации с помощью OTDR. Инвестиции в правильный инструмент всегда окупаются повышением качества работы, сокращением времени простоя сетей и репутацией надежного подрядчика.
