Медиаконвертеры: как «подружить» оптику и медь в вашей сети

Медиаконвертер — это сетевое устройство, преобразующее электрический сигнал витой пары (медный Ethernet) в оптический сигнал для передачи по оптоволокну и выполняющее обратное преобразование на удалённом конце. Главная задача прибора — бесшовно соединить сегменты сети, построенные на разных физических средах. Вам нужен медиаконвертер, если требуется продлить линию за пределы 100 метров (ограничение витой пары), защитить трафик от электромагнитных наводок или объединить современное оптоволокно с унаследованным медным оборудованием. Устройство работает на физическом уровне модели OSI, не анализируя пакеты, а просто конвертируя среду передачи. Такой «мост» между оптикой и медью — наиболее экономичный способ модернизации сети без замены коммутаторов и маршрутизаторов.

Содержание

• Что такое медиаконвертер и для чего он нужен
• Как работает медиаконвертер: физика и логика преобразования
• Классификация медиаконвертеров: разъёмы, скорости, конструктив
• Технология WDM в медиаконвертерах: одна пара волокон вместо двух
• Медиаконвертеры со слотом SFP: гибкость и инвестиционная защита
• Подключение и настройка медиаконвертера: пошаговое руководство
• Как купить медиаконвертер: критерии осознанного выбора
• Итоги: медиаконвертер как фундамент надёжной гибридной сети

Что такое медиаконвертер и для чего он нужен

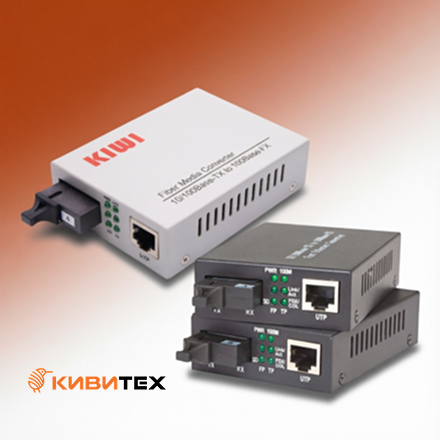

Медиаконвертер — это компактное устройство, часто называемое оптическим конвертером или преобразователем среды. На одном корпусе расположены разъём для подключения витой пары (RJ-45) и один или два оптических порта (SC, LC или слот под SFP-модуль). Основная функция — преобразование электрического сигнала стандарта Ethernet (10/100/1000BASE-T) в оптический сигнал (100BASE-FX, 1000BASE-LX и т.п.) и обратно. Таким образом, медный сегмент сети «видит» оптический участок как прозрачный канал, а администратор получает возможность соединять объекты, удалённые на десятки километров.

Для чего нужен медиаконвертер в реальной инфраструктуре? Прежде всего — для преодоления дистанционных ограничений витой пары. Стандарт 100BASE-TX допускает максимальную длину кабеля 100 метров. Если провайдеру нужно подключить офис в отдельном здании, оператор связи прокладывает оптоволокно, а на обоих концах ставит медиаконвертеры: медный патч-корд входит в коммутатор клиента, оптический — в магистраль. Второй важный сценарий — гальваническая развязка и защита от электромагнитных помех. Оптика не боится гроз, наводок от силовых кабелей и промышленного оборудования, поэтому медиаконвертеры широко применяются в цехах, на подстанциях и уличных узлах.

Третье направление — модернизация сети без замены активного оборудования. Представьте: у вас есть старый коммутатор только с медными портами, а провайдер заводит оптический канал. Покупка медиаконвертера обходится в разы дешевле замены коммутатора на модель с SFP-слотами. Наконец, медиаконвертеры незаменимы при временных построениях: выставочные стенды, стройплощадки, удалённые видеокамеры. Компактный корпус, питание от адаптера 5–12 В, индикаторы состояния — всё это позволяет быстро развернуть надёжный канал.

Как работает медиаконвертер: физика и логика преобразования

Принцип работы медиаконвертера основан на линейном преобразовании электрических импульсов в световые и наоборот. Когда Ethernet-фрейм поступает на медный порт RJ-45, электроника устройства восстанавливает тактовую частоту, нормализует уровни сигнала и подаёт их на лазерный или светодиодный передатчик. Передатчик излучает оптическую несущую, модулированную цифровым сигналом, которая через оптический разъём уходит в волокно. На приёмной стороне фотодиод преобразует свет в электрический ток, который после усиления и коррекции ошибок направляется на разъём витой пары.

Важнейший нюанс: медиаконвертер работает на первом (физическом) уровне модели OSI. Он не анализирует MAC-адреса, не строит таблицы коммутации, не фильтрует кадры. Именно поэтому задержка, вносимая конвертером, минимальна — обычно менее нескольких микросекунд. Исключение составляют управляемые модели, способные мониторить состояние оптического канала по протоколу OAM (IEEE 802.3ah) и отправлять диагностические сообщения; но даже они остаются прозрачными для пользовательского трафика.

Качество работы медиаконвертера во многом определяется схемой восстановления сигнала. Бюджетные решения используют простые усилители-формирователи, что может приводить к росту джиттера на длинных линиях. Профессиональные модели оснащены чипами с цифровой регенерацией (retiming), которые пересинхронизируют битовый поток, очищая его от временны́х искажений. Именно такие устройства стоит выбирать при построении каналов длиной более 10 км или при работе на скоростях 1000 Мбит/с, где требования к качеству сигнала выше.

Классификация медиаконвертеров: разъёмы, скорости, конструктив

Современные медиаконвертеры принято классифицировать по нескольким признакам: среда передачи, тип оптического разъёма, поддерживаемая скорость, конструктивное исполнение и наличие слотов расширения. С точки зрения среды можно выделить устройства «витая пара — оптоволокно» (самый массовый сегмент), «оптоволокно — оптоволокно» (изменение типа волокна или длины волны) и специализированные конвертеры для последовательных интерфейсов. Мы сосредоточимся на Ethernet-конвертерах.

По разъёмам доминируют две категории: медиаконвертер SC и модели с портами LC. Разъём SC (Subscriber Connector) — квадратного сечения, защёлкивающийся, широко распространённый в сетях FTTx и кабельном телевидении. Он крупнее, чем LC, но удобнее при ручной коммутации в тесных шкафах. Медиаконвертер SC встречается в вариантах как с одним волокном (WDM), так и с двумя. Разъём LC — компактный, прямоугольный, стандарт для SFP-модулей и высокоплотных кроссов. Покупая медиаконвертер, обязательно проверьте, какой коннектор заделан на вашем оптическом кабеле, иначе придётся менять патч-корд или делать переделку.

По скоростным характеристикам медиаконвертеры делятся на три поколения. Медиаконвертер 100 Мбит/с (Fast Ethernet) — самый ходовой, с маркировкой 100BASE-TX – 100BASE-FX. Он закрывает потребности IP-камер, точек доступа, офисных клиентов и до сих пор производится миллионными тиражами. Гигабитные конвертеры (1000BASE-T – 1000BASE-SX/LX) набирают популярность по мере роста пропускной способности магистралей и появления бюджетных SFP-модулей. Существуют также мультискоростные автосогласованные устройства, автоматически определяющие 10/100/1000 Мбит/с на медном порту и фиксированную скорость на оптическом.

Медиаконвертер 120Az WDM, 10/100Base-TX/100Base-FX, TX 1310 нм /RX 1550 нм, SC, 20 км

Технология WDM в медиаконвертерах: одна пара волокон вместо двух

Классический оптический Ethernet требует двух волокон: одно на передачу, второе на приём. Технология WDM (Wavelength Division Multiplexing — мультиплексирование по длинам волн) позволяет передавать оба потока по одному волокну, используя разные оптические несущие. В медиаконвертерах применяют упрощённый вариант — двунаправленную схему с длинами волн 1310 нм и 1550 нм. Передатчик одного устройства излучает на 1310 нм, а приёмник настроен на 1550 нм; на противоположном конце роли меняются. Встроенный WDM-фильтр (оптический диплексер) разделяет встречные потоки с минимальными потерями.

Преимущества такого решения очевидны. Во-первых, экономия оптоволокна — ровно вдвое, что крайне важно при аренде тёмных волокон у магистральных операторов или при исчерпании жил в проложенном кабеле. Во-вторых, упрощается монтаж и диагностика: один патч-корд вместо двух. В-третьих, WDM-конвертеры зачастую имеют лучший бюджет мощности за счёт того, что оптический тракт у них общий и нет дополнительного затухания в разъёмном соединении второй пары.

Примером надёжного и проверенного устройства является модель Kiwi KW-120AZ (артикул 120AZ WDM). Это 100-мегабитный медиаконвертер с интерфейсами 10/100Base-TX на 100Base-FX, рассчитанный на работу по одному одномодовому волокну на расстояние до 20 км. Передатчик излучает на длине волны 1310 нм, приёмник принимает на 1550 нм. Он оснащён разъёмом SC, что делает его совместимым с большинством оптических кроссов. Аналогичный медиаконвертер — Kiwi KW-120AZ (версия TX 1310 нм / RX 1550 нм) — парный к нему. При заказе обязательно указывайте, какой именно вариант требуется на конкретную сторону: TX 1310/RX 1550 или, наоборот, TX 1550/RX 1310. В паре они создают полноценный двусторонний канал по одному волокну без малейших коллизий.

KIWI KW-120Az Медиаконвертер WDM, 10/100Base-TX/100Base-FX, TX 1310 нм /RX 1550 нм, SC, 20 км

Медиаконвертеры со слотом SFP: гибкость и инвестиционная защита

Отдельный класс устройств — медиаконвертер с оптики на витую пару, где оптический интерфейс выполнен не как фиксированный порт, а в виде стандартного слота SFP (Small Form-factor Pluggable). Такой подход позволяет администратору сети самостоятельно выбирать тип оптического модуля: для многомодового или одномодового волокна, на различные дистанции, с калиброванным бюджетом мощности. Поменялся тип оптики — достаточно вставить другой SFP-модуль, не демонтируя и не меняя сам конвертер. Это особенно удобно, если сеть растёт и дистанции постепенно увеличиваются.

Работа медиаконвертера со слотом SFP принципиально не отличается от фиксированного аналога, однако к качеству питания и охлаждения предъявляются повышенные требования: некоторые SFP-модули (особенно дальнобойные или CWDM) потребляют заметную мощность. Ответственные производители размещают на плате DC-DC-конвертер и обеспечивают отвод тепла через металлический корпус. Модель Kiwi KW-1000-SFP — яркий представитель этого семейства. Она поддерживает скорости 10/100/1000Base-T на медном порту и 1000Base-FX через слот SFP, что даёт максимальную универсальность. В комплекте обычно поставляется без модуля, что позволяет купить именно тот модуль SFP, который соответствует задаче: 1.25G, одномод, дальность 20, 40, 80 км.

Подключение медиаконвертера со слотом SFP требует аккуратности. Сначала убедитесь, что гигабитный SFP-модуль соответствует стандарту IEEE 802.3z и совместим с вашим устройством (многие вендоры блокируют «чужие» модули, но в открытых медиаконвертерах Kiwi такой блокировки нет). Вставьте модуль до щелчка, защёлкните защёлку, подсоедините оптический патч-корд. Медный порт auto-MDI/MDI-X сам подстроится под тип кабеля, поэтому о прямых и кроссовых шнурах можно забыть. Индикаторы на передней панели отобразят наличие линка и активность передачи данных на обоих сегментах.

KIWI KW-1000-SFP Медиаконвертер 10/100/1000Base-TX/1000Base-FX, со слотом под SFP модуль

Подключение и настройка медиаконвертера: пошаговое руководство

Настройка медиаконвертера начинается задолго до подачи питания. Первым делом проверьте комплектность: блок питания, патч-корд RJ-45, крепёжные элементы. Убедитесь, что напряжение адаптера соответствует заявленному (обычно 5 В или 12 В постоянного тока). Переполюсовка или завышенное напряжение мгновенно выводят из строя входные цепи. Затем подготовьте оптический патч-корд с нужным коннектором (SC или LC). Протрите торцы специальной безворсовой салфеткой, смоченной изопропиловым спиртом, даже если коннектор новый — пыль визуально не видна, но создаёт огромное затухание.

Физическое подключение медиаконвертера выполняйте в следующем порядке. Отключите от сети все активные устройства, чтобы случайный разряд не повредил лазерный диод. Подсоедините оптический патч-корд к порту конвертера и к соответствующему кроссовому порту или к другому конвертеру. Затем коммутируйте медный порт с коммутатором или оконечным устройством. Только после этого подавайте питание. На лицевой панели загорятся индикаторы: PWR (питание), LINK для медного и оптического портов. Если оптический линк не загорается, поменяйте местами волокна в патч-корде — часто причина в перепутанных TX и RX.

Настройка медиаконвертера как таковая большинству моделей не требуется — они работают «из коробки». Однако в гигабитных устройствах со слотом SFP иногда необходимо принудительно задать режим дуплекса, если автосогласование даёт сбой. В управляемых моделях через DIP-переключатели или веб-интерфейс можно включить режим принудительного 100 Мбит/с (если гигабитный линк нестабилен на тонком волокне), активировать Loopback-тест, настроить передачу аварийных сигналов (Link Pass Through) — когда пропадание оптики автоматически гасит медный линк и наоборот. Эта функция критически важна для протоколов динамической маршрутизации и резервирования.

Как купить медиаконвертер: критерии осознанного выбора

Решение купить медиаконвертер должно опираться на чёткие технические требования. Первое — скорость сети. Для большинства офисных инсталляций, IP-видеонаблюдения и инженерных систем достаточно медиаконвертера 100 Мбит/с, который стабильно отработает годы. Если же вы подключаете высоконагруженный сервер, магистраль Wi-Fi 6 или планируете развитие, сразу смотрите в сторону гигабитных решений. Второй параметр — расстояние. Для дистанции до 2 км пригоден и многомод, но для дальних каналов нужен одномод и лазерные SFP-модули с бюджетом 20 дБ и более. Медиаконвертер для оптоволокна купить следует с небольшим запасом по оптическому бюджету: лучше переплатить 10% за дальнобойный лазер, чем каждый год чистить коннекторы из-за пограничной мощности.

Третий ключевой момент — разъёмы. Медиаконвертер разъемы SC или LC нужно выбирать под существующий кросс. Если на объекте уже стоят патч-панели SC, берите конвертер SC, иначе потребуется переходной патч-корд — это дополнительные потери 0,3–0,5 дБ и лишняя механическая нагрузка. Для вновь строящихся сетей я рекомендую ориентироваться на SFP-версии: медиаконвертер купить один раз, а оптику менять по мере необходимости. Если вы используете одно волокно, обязательно уточните модель WDM и правильную длину волны. Медиаконвертер оптический WDM обязательно поставляется парами с «перевёрнутыми» длинами волн — убедитесь, что покупаете оба.

Четвёртое — питание и условия эксплуатации. Для уличных шкафов нужен промышленный медиаконвертер с диапазоном рабочих температур –40…+75 °С, креплением на DIN-рейку и резервированием питания 12–48 В постоянного тока. Офисный вариант с внешним адаптером может не пережить морозов. Пятое — дополнительные функции: поддержка jumbo-фреймов для VPN и систем хранения, диагностика по OAM, возможность мониторинга по SNMP. Наконец, цена медиаконвертера — производная от бренда и схемотехники. Избегайте откровенно дешёвых no-name устройств на устаревших чипах, которые через полгода начинают терять пакеты.

Итоги: медиаконвертер как фундамент надёжной гибридной сети

Медиаконвертер — это простой, экономичный и безотказный инструмент конвергенции медных и оптических сегментов. Он не требует изучения сложных протоколов, настройка медиаконвертера занимает минуты, а польза для связности сети измеряется километрами оптического тракта. Устройства давно стали стандартным компонентом в арсенале системных интеграторов, операторов связи и корпоративных IT-отделов. Независимо от того, нужен ли вам медиаконвертер 100 для камер видеонаблюдения или гигабитная модель с SFP-слотом для ЦОДа, выбор на рынке огромен.

В этой статье мы рассмотрели, какие медиаконвертеры бывают, как работает преобразование среды, чем хороши WDM-решения и почему слот SFP повышает гибкость. Практические рекомендации по подбору разъёмов, оптического бюджета и параметров питания помогут избежать типовых ошибок. Помните: качественный медиаконвертер для оптоволокна — это не точка экономии, а страховка от аварий и ночных выездов. Инвестируйте в проверенные модели, такие как Kiwi KW-120AZ WDM для одномодовых линий 20 км или Kiwi KW-1000-SFP для универсальных гигабитных магистралей.

Оптический медиаконвертер и сегодня остаётся наиболее быстрым способом продлить сеть туда, где медь бессильна, а устанавливать дорогой магистральный коммутатор нерационально. Объединив медь и оптику с помощью правильно подобранного конвертера, вы получите надёжную, безопасную и масштабируемую сетевую инфраструктуру, готовую к росту и новым задачам. Изучите предложения, сопоставьте параметры с вашими условиями — и смело разворачивайте гибридную сеть, которая прослужит десятилетие.
