Узнайте, как простые действия по очистке могут снизить потери сигнала в десятки раз и продлить срок службы дорогостоящего оборудования. В нашем рейтинге — только проверенные средства и методы.
В мире волоконной оптики есть незыблемое правило, которое часто недооценивают начинающие монтажники и инженеры: самый дорогой рефлектометр, самый точный сварочный аппарат и самые качественные коннекторы бессильны перед микроскопической пылинкой на торце ферулы. Загрязнение оптического разъема — это причина подавляющего большинства проблем в ВОЛС: от необъяснимых потерь мощности до фатальных отказов активного оборудования. Чистота торца — это не просто эстетическое требование, это физическая необходимость, определяющая уровень обратного отражения (ORL), вносимые потери и, в конечном счете, стабильность всей линии связи. Пыль, масляные пятна, остатки геля или спирта работают как линзы или экраны, рассеивая и отражая световой сигнал, что ведет к перегреву лазеров в SFP-модулях и появлению битовых ошибок.
Выбор правильного метода и средства очистки превращается в стратегическую задачу, особенно в условиях плотного монтажа и работы с многоконтактными разъемами. Рынок предлагает широкий арсенал: от классических безворсовых салфеток и палочек до высокотехнологичных автоматических пенал-кликеров. Каждое средство имеет свою область применения, преимущества и ограничения. В этой статье мы проведем детальное сравнение методов, разберем физику процесса и составим рейтинг наиболее эффективных решений, опираясь на реальные продукты, такие как чистящие пенал-кликеры One Click и FIS, палочки и профессиональные наборы, чтобы вы точно знали, что выбрать для безупречной чистоты и сохранности торцов.
Ключевая опасность неправильной чистки — это не просто некачественное удаление загрязнения, а физическое повреждение торца ферулы. Мельчайшие частицы пыли, особенно кварцевой, обладают абразивными свойствами. Если по такому загрязнению провести сухой салфеткой или палочкой, частицы могут вдавиться в торец, оставляя царапины. Со временем такие микроцарапины накапливаются, превращая полированную поверхность в матовую, что необратимо ухудшает параметры соединения. Поэтому профессиональная очистка всегда следует принципу «сначала сдуть, потом смочить, затем стереть», а еще лучше — использовать инструменты, которые исключают трение абразива по поверхности. Рассмотрим все методы и средства в порядке возрастания их технологичности и эффективности.
Сухие методы и их роль: базовая профилактика
К сухим методам относятся все способы очистки без использования растворителей, основанные на механическом удалении частиц с помощью адгезии (прилипания) или воздушного потока. Самый простой и первый шаг — продувка сжатым воздухом. Качественный баллончик с фильтрованным воздухом, такой как входящий в набор чистящих материалов FIS F1-0053CK, позволяет удалить рыхлые частицы пыли и ворса с поверхности ферулы и из адаптера, не касаясь ее. Это обязательная процедура перед любым другим видом очистки, особенно если разъем долгое время не был закрыт защитным колпачком. Однако воздух бессилен против жировых и масляных загрязнений.

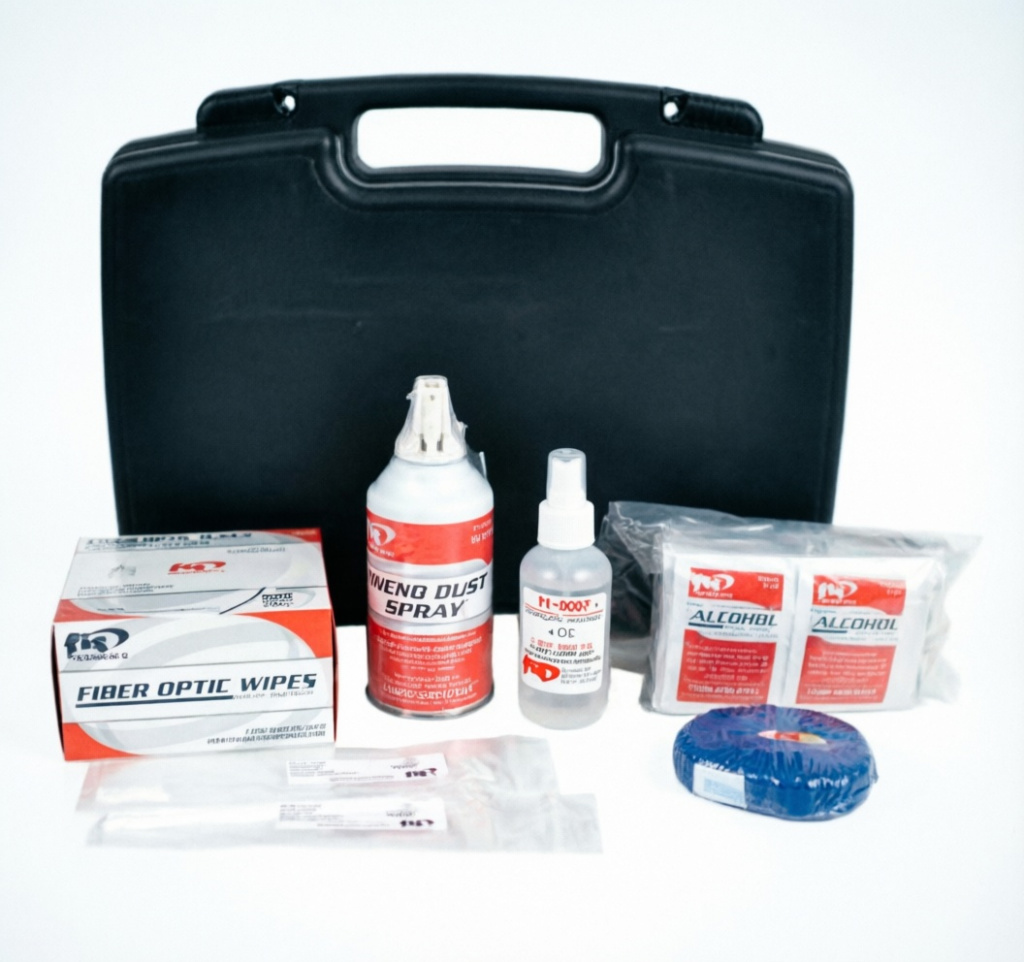

FIS F1-0053CK Набор чистящих материалов для оптики
Следующий уровень — сухие безворсовые салфетки и специальные чистящие палочки. Например, палочки FIS F1-25123B диаметром 1.25 мм предназначены для сухой чистки портов LC, где доступ к торцу затруднен. Их преимущество — удобство работы с адаптерами в патч-панелях. Палочка вводится в порт, и вращательным движением собирает загрязнения. Эффективность сухих палочек высока для свежей, не въевшейся пыли. Но если на торце есть маслянистый налет (например, от пальцев), сухая чистка может размазать его, сделав только хуже. Поэтому палочки чаще используются для профилактики или в паре с очистителем. В профессиональном наборе FIS F1-0053CK представлены как палочки 1.25 мм, так и 2.5 мм, что закрывает потребности для работы с разъемами SC, FC, ST и LC.
FIS F1-25123B Палочки для очистки оптических коннекторов
К сухим методам также можно отнести кассетные и ленточные очистители, работающие по принципу сухой ленты. Это промежуточное звено между простыми палочками и высокотехнологичными кликерами. Они удобны, но также не решают проблему жировых загрязнений без предварительного смачивания. Их главное достоинство — портативность и простота использования в полевых условиях для быстрой чистки при переключениях.
Мокрые методы: борьба с маслами и статикой
Мокрая очистка — единственный эффективный способ удалить стойкие загрязнения: отпечатки пальцев, остатки геля, масла и статически притянутые частицы. Она заключается в использовании растворителя, как правило, чистого изопропилового спирта (IPA), который растворяет жиры и снимает статический заряд. Важнейший нюанс: спирт не должен оставлять разводов и не должен затекать внутрь адаптера или коннектора в избыточном количестве. Именно поэтому используется не просто распыление, а дозированное нанесение на чистящий материал.
Классический «мокрый» инструмент — безворсовые салфетки, смоченные IPA. В наборе FIS F1-0053CK есть как отдельная бутылка с дозатором-распылителем, так и уже пропитанные салфетки в герметичной упаковке. Это удобно для выездных работ: не нужно носить с собой жидкость. Алгоритм правильной мокрой чистки: сначала протирка смоченной салфеткой или палочкой, а затем обязательная «сухая» протирка сухой частью той же салфетки или чистой сухой палочкой. Это удаляет остатки растворенной грязи и спирта. В противном случае спирт, испаряясь, может оставить на торце тончайшую пленку, которая будет работать как миниатюрная линза. Для труднодоступных портов используются специальные палочки, которые можно смочить. Техника «мокро-сухо» с их помощью требует сноровки, но дает отличные результаты.
Важно помнить, что спирт должен быть высочайшей чистоты (99%+). Технический спирт или составы с добавками могут оставить налет, который испортит торец. Хранение спирта в темной таре также важно для предотвращения его деградации под воздействием света. Использование баллончика со сжатым воздухом после завершения мокрой очистки помогает удалить случайные ворсинки и ускорить высыхание.
Специализированные пенал-кликеры: комбинированный подход и высший пилотаж

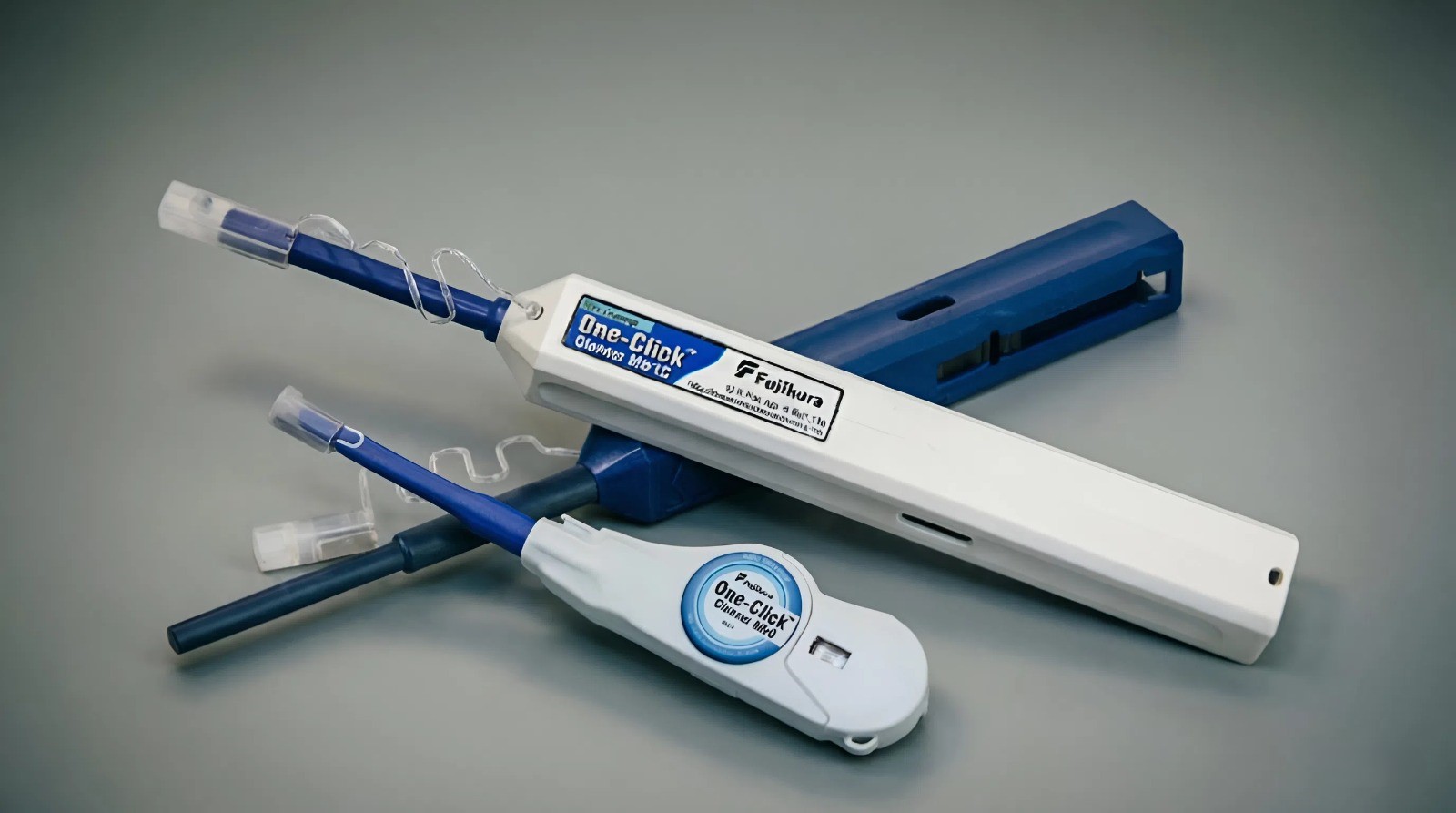

Очиститель оптических коннекторов и разъемов One-Click 1.25 (LC/MU)
Наиболее прогрессивным и безопасным методом на сегодняшний день являются специализированные устройства для очистки в формате пенал-кликера (Clicker Cleaner). Эти устройства, представленные моделями One Click 1.25 LC/MU, One Click 2.5 SC/ST/FC, а также специализированными версиями Fujikura One Click Cleaner для LC, SC и даже MPO, объединяют в себе лучшие черты сухого и мокрого методов в автоматизированном формате. Они работают по принципу протягивания специальной чистящей ленты или фитиля через наконечник устройства, который вставляется в порт. Принцип действия прост: вы вставляете наконечник в разъем и нажимаете кнопку (кликаете), механизм протягивает чистый участок ленты, который плотно прилегает к торцу и, проворачиваясь, счищает загрязнение.
Очиститель оптических коннекторов и разъемов One-Click 2.5 (SC/ST/FC)
Главное преимущество кликеров — полное отсутствие риска поцарапать торец. Лента не трется абразивом о поверхность, а скорее собирает загрязнения за счет адгезии и небольшого давления. Они одинаково эффективны как для сухой, так и для мокрой очистки (можно предварительно нанести каплю спирта на ленту или использовать смоченные варианты). Скорость и стандартизация процесса огромны: один клик — и разъем чист. Это исключает человеческий фактор, связанный с силой нажатия или количеством протирок. Для многоконтактных разъемов, таких как MPO, используемых в высокоскоростных сетях, обычные методы практически неприменимы из-за риска повредить отдельные волокна. Здесь незаменимы специализированные устройства, например, Fujikura One Click Cleaner MPO, которые обеспечивают чистоту всех 12 или 24 волокон одновременно и гарантированно безопасны.
Устройство для очистки оптических разъемов Fujikura One-Click Cleaner MPO
В рейтинге эффективности и безопасности пенал-кликеры занимают первое место. Они идеальны для регулярного обслуживания патч-панелей, активного оборудования и особенно для работы с многоконтактными коннекторами. Бренды вроде One Click и Fujikura являются признанными лидерами. Однако у них есть небольшая особенность: стоимость самого устройства и расходной ленты выше, чем у пачки салфеток. Но если посчитать время, которое экономится, и предотвращенные повреждения дорогостоящих трансиверов и измерительного оборудования, инвестиции более чем оправданы. Для особо компактных мест, где даже кликер может не поместиться, существуют усовершенствованные варианты, такие как Huxcleaner 1.25, который также выполнен в форм-факторе пера и обеспечивает надежную очистку узких портов.
Устройство HUXCleaner-1.25 для очистки оптических разъемов, 1.25 мм (LC разъемы)
Как не поцарапать торец ферулы: правила безопасности и рейтинг методов
Предотвращение царапин — это результат дисциплины и правильной последовательности действий. Абсолютное правило номер один: никогда не чистите торец, не убедившись, что на нем нет крупных абразивных частиц. Это значит, что первым шагом всегда должна быть продувка сжатым воздухом из баллончика. Второе правило: не прилагайте излишних усилий. Современные методы чистки основаны на нежных, а не агрессивных движениях. При использовании палочек или салфеток движение должно быть однократным и легким, без сильного нажатия. При использовании кликеров усилие строго дозировано механизмом.
Третье, и, возможно, самое важное правило — всегда контролируйте результат. Глаз не способен увидеть загрязнения на 2.5 мм феруле. Использование микроскопа — это не прихоть, а обязательный финальный этап. В профессиональных наборах, таких как набор FIS F1-0053CK, часто предусмотрен микроскоп с адаптерами. Только глядя на торец под увеличением в 200 раз, можно быть уверенным в его чистоте и отсутствии повреждений. Если после чистки под микроскопом видны разводы или частицы — процедуру нужно повторить, начиная с продувки.
Итоговый рейтинг методов по критериям «эффективность» и «безопасность» выглядит следующим образом:
- Пенал-кликеры (One Click, Fujikura, Huxcleaner) — абсолютные лидеры по безопасности и скорости для любых типов разъемов, включая MPO. Лучший выбор для профессионального ежедневного использования.
- Мокро-сухой метод с палочками и спиртом (FIS палочки, спирт, салфетки) — высокая эффективность при удалении сложных загрязнений, требует навыка и аккуратности для предотвращения царапин. Идеален для труднодоступных портов и стационарных рабочих мест.
- Сухие палочки и кассеты — хороши для профилактики и быстрой очистки незагрязненных разъемов, но малоэффективны против масел.
- Продувка воздухом — обязательный первый шаг, но не самостоятельный метод очистки.
Выбор конкретного инструмента зависит от ваших задач. Для полевого монтажа и обслуживания кроссов оптимально иметь при себе универсальный набор FIS F1-0053CK и пенал-кликер под нужный тип разъема (One Click или Fujikura). Для работы с патч-панелями в дата-центрах незаменимы кликеры. А для ювелирной очистки конкретного порта — палочки FIS F1-25123B. Помните: инвестиции в качественную очистку — это самый дешевый способ гарантировать малые потери, стабильность сети и долгую жизнь вашему оптическому оборудованию.
